主要技術數據

額定動作電流：2.5A,5A。
長期工作電流：10A。
動作時間：不大于0.05S。
功率消耗：不大于6VA。
接點形式：ZJ5四常開，ZJ6一切換一強力切換。
如被控電路系由變流器供電，且當電流為3.5A時，其阻抗不大于4.5Ω，強力切換接點在電流到150A的情況下，能 分流斷開跳閘線圈。為消除當常閉接點沒有閉合好時可能引起開關誤動作，強力切換接點采用圖1接法。
一般接點容量：當交流電流小于2.5A和電壓低于220V時能斷開450VA；當交流電流小于15A和電壓小于220V時能接通 1000VA。長期接通電流為5A。

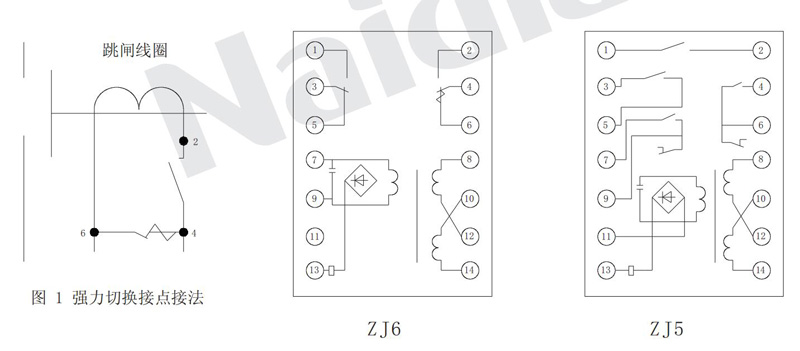

內部接線圖

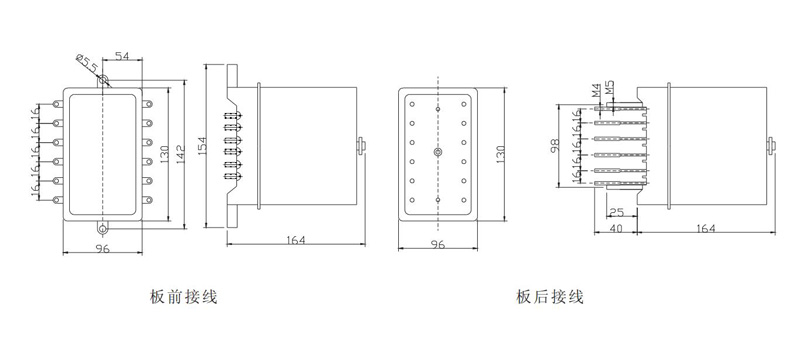

安裝及開孔尺寸
