額定電壓：220、110、48、12VDC
動作電壓：30%~70%Un
返回電壓：≥5%Un
觸點形式：891-895
觸點容量：100W DC 、100VA AC
接線方式：板前、板后接線
安裝方式: A11K A11P A11H A11Q
089 090
額定電流：5A、10A
動作電流：5A：(2、2.5、3、3.5、4、4.5、5A)
10A：(4、5、6、7、8、9、10A)
返回系數：≥0.85
瞬動倍數：2-8倍
功率消耗：≤15VA
10倍動作電流時間：11：0.5～4s,12：2～16s ,13：2～4s,14：8～16s
觸點形式：一動合一動斷、二動合一動斷
外形尺寸：149×129×230
概述
該繼電器用于各種繼電保護及自動化設備和電力系統二次回路中，作為繼電保護回路和控制回路增加控制對象的數量 或擴大控制容量的一種帶延時的輔助繼電器。
結構特點
該繼電器為閥型電磁式繼電器，導磁體采剛U型機構。結構采用標準A系列殼體即A11K為嵌入式安裝，P11P為拼塊嵌入 式安裝，A11H為凸出安裝后接線，A11Q為凸出安裝前接線。
主要技術數據
DZS-890系列延時中間繼電器主要技術數據見表
|
型號 |
額定值DC(V) |
動作時間（ms) |
返回時間( S) |
動作值 |
返回值 |
功率消耗（W） |
觸點容量 |
質量 |
|||
|
正常時 |
短接時 |
直流 |
交流 |
交流電路 |
長期通過電流（A) |
||||||
|
DZS-891 |
220 110 48 24 |
0.06 |
|
|
（30%-70） 額定值 |
≤80 % 額定值 |
≥3 % 額定值 |
≤5 |
250 |
5 |
≤1.5 |
|
DZS-892 |
0.11 |
|
|
||||||||
|
DZS-893 |
|
0.5 |
|
||||||||
|
DZS-894 |
|
1.1 |
|
||||||||
|
DZS-895 |
|
0.4 |
0.8 |
||||||||

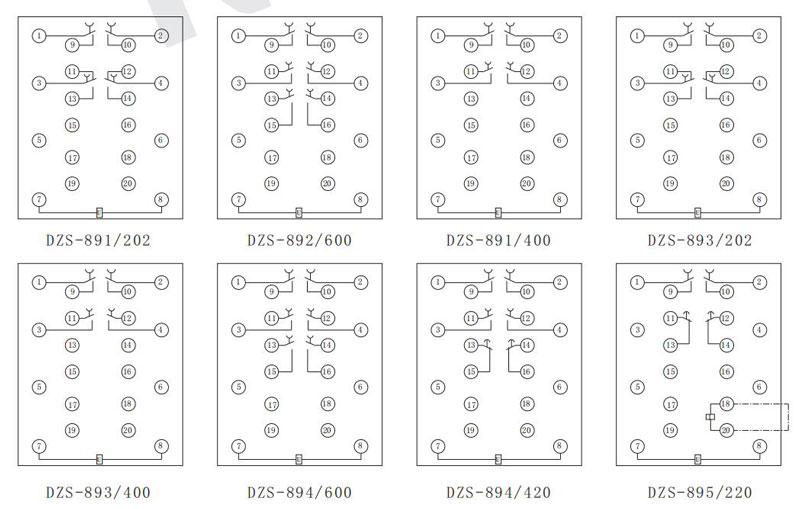

背后端子接線圖
DZ-890系列延時中間繼電器背后端子接線見圖
外形及開孔尺寸
本繼電器采用A11K,A11H,A11Q殼體，安裝開孔尺寸詳見本手冊288頁附圖3.
