主要技術參數

• 動作值：動作電壓為30-70% 額定值；動作電流不大于80%額定值。
• 返回值：不小于額定值的5%。
• 保持值：保持電流不大于80%；DZB-138保持電流不大于65%；保持電壓不大于70%。
• 動作時間：在額定值下不大于45ms。
• 返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大于60ms。
• 功率消耗：不大于7W。
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
• 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

繼電器的參數見下表

注：DZB-138型⑦⑧端子為阻尼繞阻

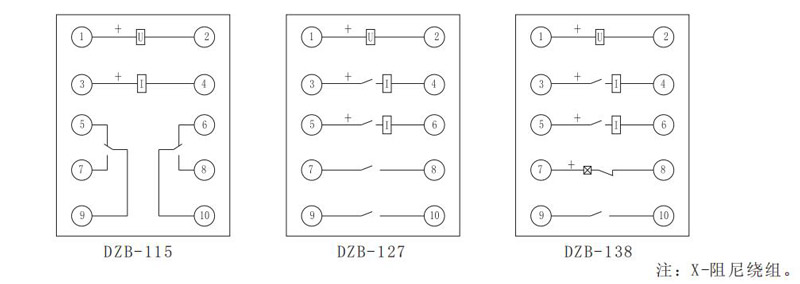

內部接線圖

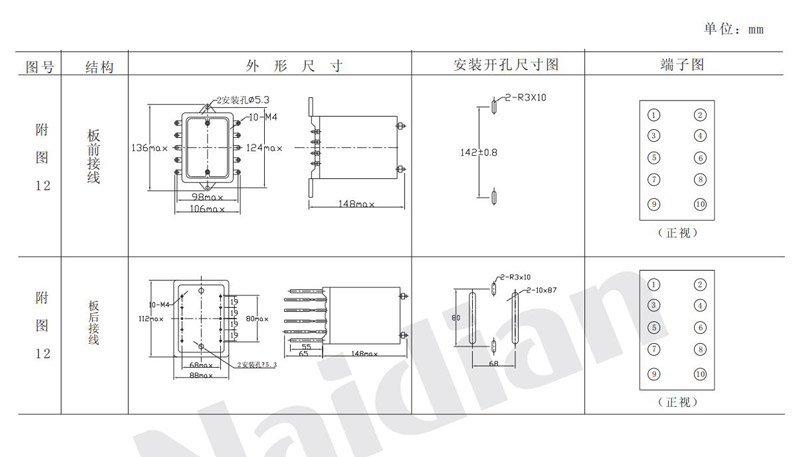

外形及開孔尺寸

本繼電器采用凸出式固定接線，外形尺寸，安裝開孔圖詳見以下附圖12。
