DZ-60系列中間繼電器

額定電壓：DC6，12,24，48,110,220
   AC6,12,24,36,60,110,127,220,380
動作電壓：≤75%額定電壓值
返回電壓：≥5%額定電壓
動作時間：≤0.03
觸點規格代號：40,04,22,002
觸點長期允許電流：5A
觸點斷開容量：DC 50W   AV 500VA

資料下載

即時聊天

產品概述
產品參數

用途

DZ-60系列中間繼電器在自動控制線路中作為擴大控制范圍和提高接觸能力之用。

動作原理及結構特點

1.動作原理
繼電器的動作是根據電磁原理而產生的，屬于快速動作繼電器的一種，它具有一個交流或直流的吸引線圈。

2.結構特點

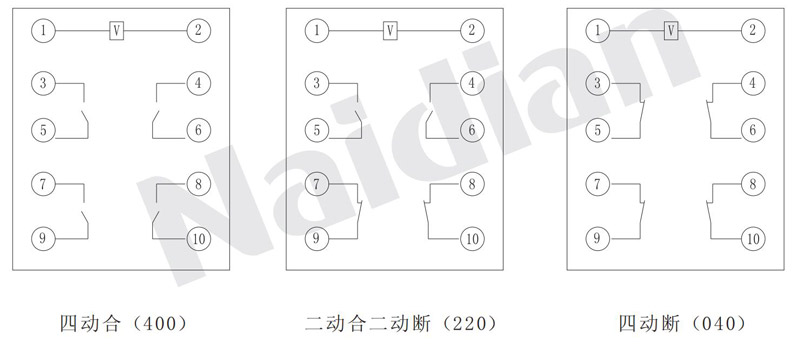

本繼電器體積小，為了產生較大的吸引力，導磁體采用優質電工鋼制造，且將軛鐵制成山形，在軛鐵的中間鐵芯上，對于直流繼電器裝有極靴，以增加吸力；對于交流繼電器裝有短路環，以消除觸點的顫動，繼電器的內部接線示于圖1. 繼電器安裝在垂直平板上，其接線是后焊接的方式。

dz 60xl 2

技術數據

1.繼電器的額定電壓及觸點數量如表1所示。

電流種類	型號	額定電壓（V）	觸點數量
			動合	動斷
直流	DZ- 61	220 . 110 . 60 . 48 36 . 24 . 12 . 6	4	-
			-	4
			2	2
交流	DZ- 62	380 . 220 . 127 . 110 60 . 48 . 36 . 24 . 12 . 6	4	-
			-	4
			2	2

2.動作電壓
交流繼電器不大于85%額定電壓。
直流繼電器不大于75%額定電壓。
3.動作時間：在額定電壓下不大于0.03S。
4.功率消耗：在額定電壓下交流繼電器為6.5VA，直流繼電器為5W。
5.熱穩定性：繼電器能長期耐受110%的額定電壓。
6.觸點斷開能力：
6.1在直流電路當電壓不超過250V和電流不超過1A并具有電感時間常數T=5ms，觸點的斷開功率為50W。
6.2在交流電路里當電壓不超過250V和電流不大于2.5A時，功率因數不小于0.8時，觸點的斷開功率為50VA。
6.3觸點在閉合時允許長期通過5A的電流。
7.介質強度：各導電端子與導磁體外殼之間能耐受交流50Hz，電壓2kV，歷時1min.
8.繼電器重量：約0.55kg.

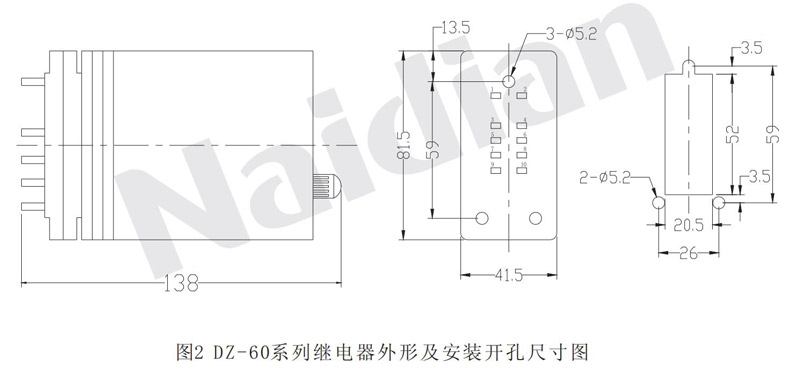

9.繼電器的外形及安裝尺寸示于圖2.

dz 60xl 3
