DZ-30B(G)型中間繼電器

觸點形式：3副動合,3副轉換,6副動合
額定電壓：220 ,110,48,24,21
動作電壓：不大于70%Un
返貨電壓：不小于5%Un
動作時間：額定電壓下≤45
觸點斷開容量：直流有感負荷50W交流電路250VA

資料下載

即時聊天

產品概述
產品參數

應用范圍

DZ-30B(DZ-30BG)系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。
DZ-30BG是DZ-30B的改進型。該繼電器克服了原來DZ-30B繼電器采用的繞組線徑為0.06-0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其余內部接線，外形尺寸，接線端子，使用功能等不變。

主要技術參數

額定電壓：DC 220V,110V,48V,24V,12V。
動作值：額定電壓值30-70%。
返回值：不小于額定值的5%。
動作時間：在額定電壓下，動作時間不大于45ms。
返回時間：不大于60ms。
功率消耗：不大于7W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接能電流為5A.

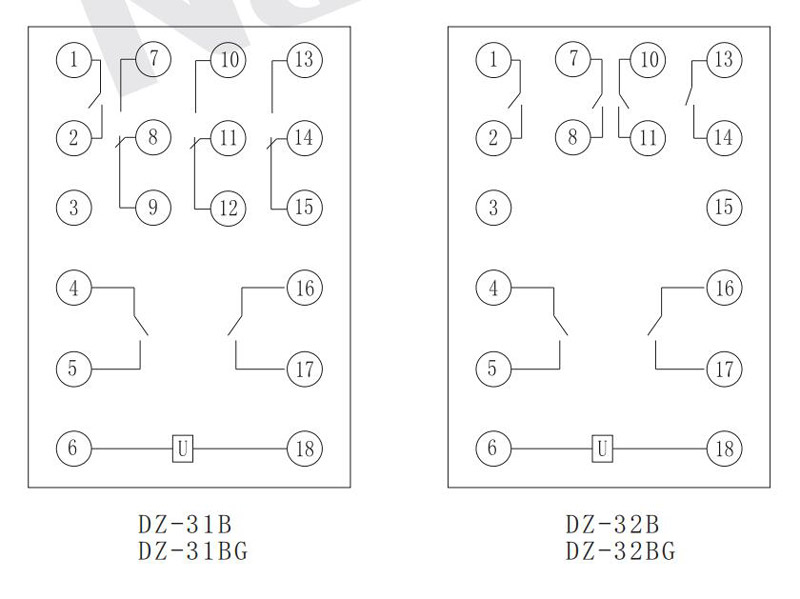

內部接線圖 dz 30b g xzjjdq 2

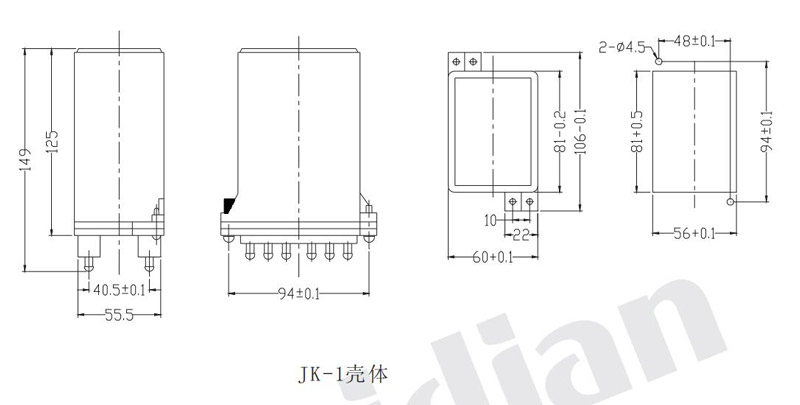

外形及開孔尺寸 dz 30b g xzjjdq 3
