技術數據

1.繼電器的額定電壓為DC110V,220V。
2.繼電器的額定電流（中間元件電流繞組JZ(I)的額定保持電流）為0.25A,0.5A,1A,2A,4A.
3.在額定電壓下，當環境溫度為20+5℃，相對濕度不大于70%時，電容器充電到中間元件動作所必需的電壓的時間（一次重合閘間隔時間）在15s-25s范圍內。
4.在70%額定電壓下，當環境濕度為20+5℃，相對濕度不大于70%時，繼電器應保證可靠動作，此時電容器充電到使中間元件動作所必需的電壓的時間，允許延長到2min。
5.當中間元件電壓繞組沒有電壓，電流繞組流過額定電流時，銜鐵保持在吸合位置。
6.繼電器在額定電壓下中間元件的觸點JZ1和JZ(I)串聯后，應保證能接通額定電流8倍（不大于8A）的電流歷時5s，此后在觸點上不應有熔化和粘接的痕跡。
7.在額定電壓下，中間元件電流繞組JZ(I)的功率消耗應不大于1.35W。
8.時間元件的延時調整范圍為0.25s-3.5s。
9.時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓。
10.介質強度：繼電器各電路對外露非帶電金屬部分之間應能耐受電壓2kV，交流50Hz歷時1min試驗而無擊穿或閃絡。
3.13繼電器內各元件參數由表1給出

表 1

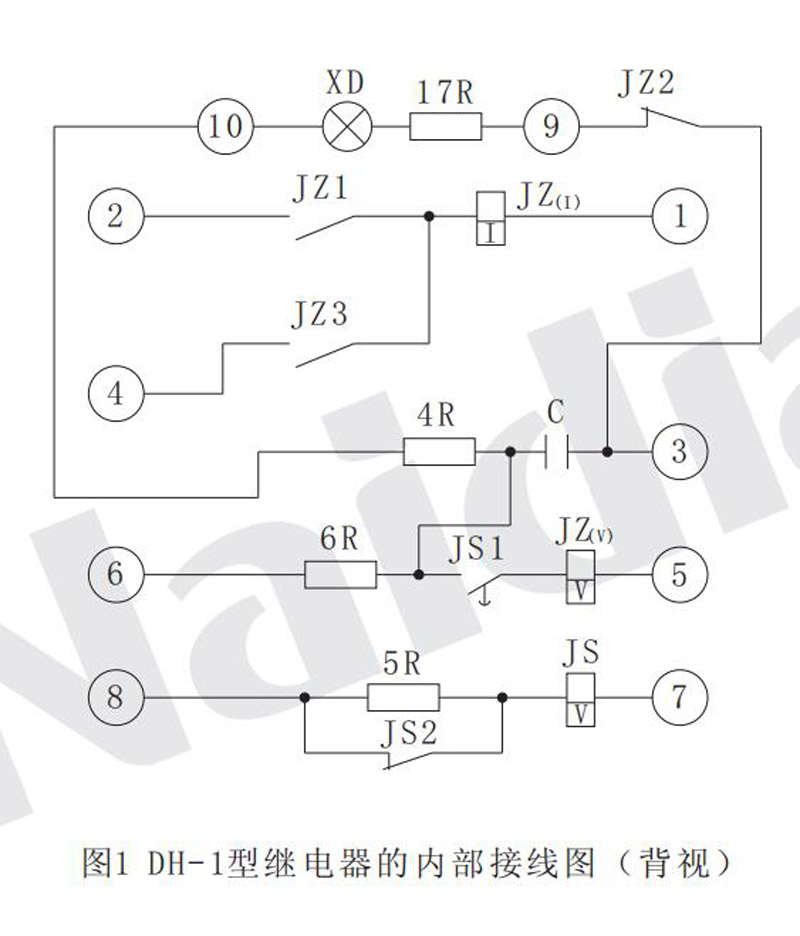

接線圖代號

名稱

額定電壓

備注

110V

220V

ZJ( I)

ZJ( V)

中間元件

額定電流 ( A)

0 . 25

W 1 = 1200匝 W 2 = 8000匝

Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 12 R= 900Ω

W 1 = 1200匝 W 2 = 12600匝

Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 1 R= 2100Ω

W 1為JZ( I)

的匝數

W 2為JZ( V)

的匝數

0 . 5

W 1 = 600匝 W 2 = 8000匝

Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 12 R= 900Ω

W 1 = 600匝 W 2 = 12600匝

Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 1 R= 2100Ω

W 1 = 300匝 W 2 = 8000匝

Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 12 R= 900Ω

W 1 = 300匝 W 2 = 12600匝

Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 1 R= 2100Ω

2 . 5

W 1 = 120匝 W 2 = 8000匝

Φ= 1 R= 0 . 2Ω Φ= 0 . 12 R= 900Ω

W 1 = 120匝 W 2 = 12600匝

Φ= 1 R= 0 . 2Ω Φ= 0 . 1 R= 2100Ω

W 1 = 75匝 W 2 = 8000匝

Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 12 R= 900Ω

W 1 = 75匝 W 2 = 12600匝

Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 1 R= 2100Ω

JS C 4 R

5 R

6 R

17 R

時間元件電容器電阻

電阻電阻

電阻

W 1 = 9800匝 Φ= 0 . 2，R= 450Ω

CZM- L- 250 - 10 uf RT- 0 . 5 - 2 . 2 MΩ RXY- 20 - 1 KΩ RXY- 15 - 500Ω

RXY- 20 - 1 KΩ

W 1 = 17600匝 Φ= 0 . 13，R= 1930Ω

CZM- L- 630 - 4 uf RT- 0 . 5 - 6 . 8 MΩ RXY- 20 - 4 KΩ RXY- 15 - 500Ω

RXY- 20 - 3 KΩ

兩只并聯兩只并聯

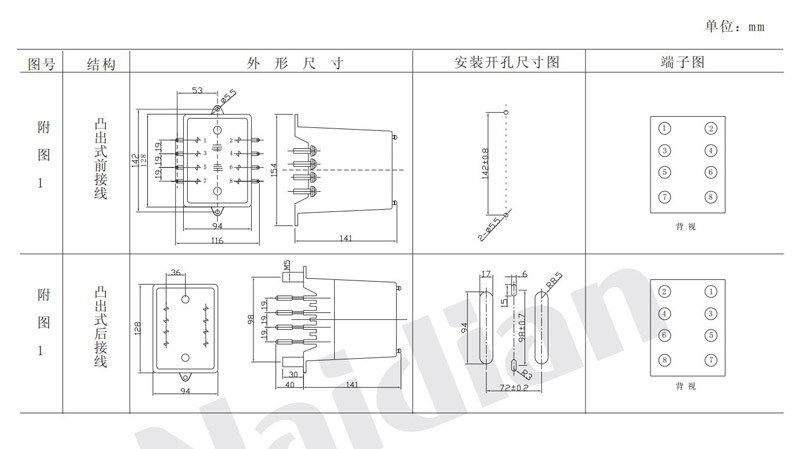

外形及開孔尺寸

外形尺寸及開孔尺寸圖詳見本手冊附圖1 .

dh 1zhzjdq 3

斷路器合閘接觸器線圈的額定電流( A)	0.3 - 0.6	0.6-1.2	1.25-3	3-7.5
繼電器的額定電流( A)	0.25	0.5	1	2.5

日本护士野外xxxhd,亚洲精品色情婷婷在线播放 ,女人把脚张来开让男人桶,污污污www精品国产网站

DH-1重合閘繼電器
