產品說明

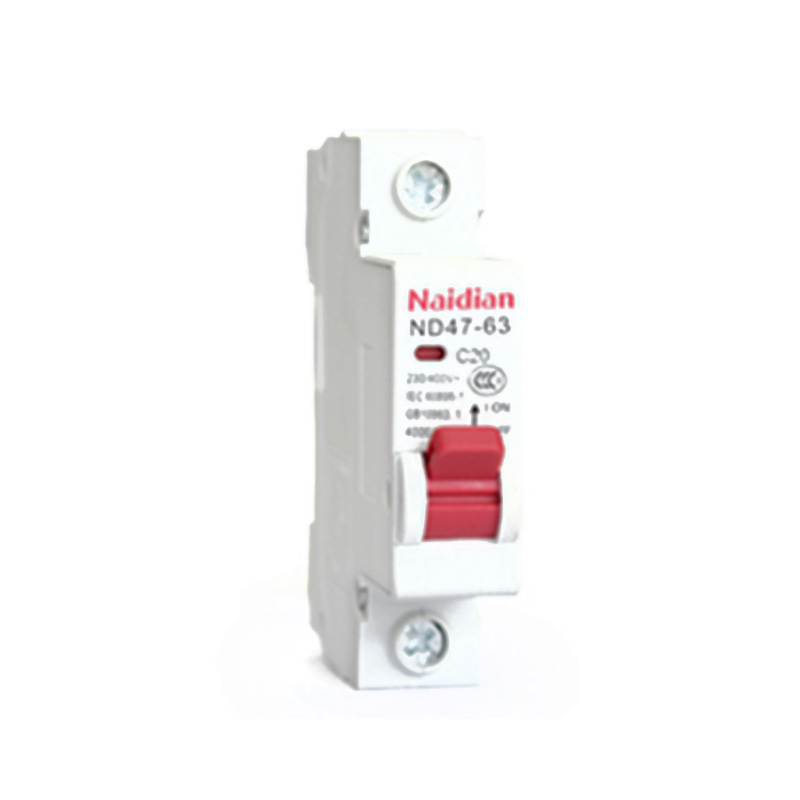

ND47-63 小型斷路器，適用于照明配電系統（C型）或電動機的配電系統（D型）。主要用于交流50Hz，額定電壓至230V、400V，額定電流至1A~63A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地分斷電器裝置和照明線路。
符合標準：GB10963.1 IEC 60898-1.
正常工作條件
環境濕度∶-5℃~40℃，24h內平均值不超過35℃. 海拔高度∶安裝地點的海拔不超過2000m.
主要技術參數
■主要規格∶按額定電洞In分∶1A 2A 3A 4A 5A 6A 10A 16A 20A 26A 32A 40A 50A 63A

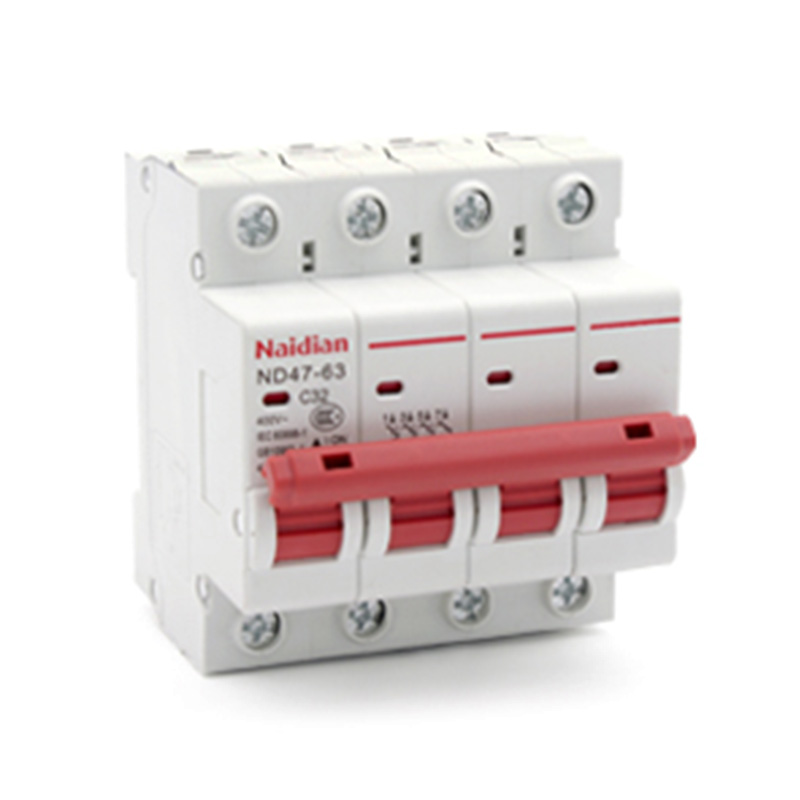

■極數∶a單極 b二及c三極 d四極
■按斷路器瞬時脫扣的型式分∶C型（5In~10In）D型（10In-16In）
■額定運行短路分斷能力∶lcn=lcs：6KA
■機械電氣壽命∶
電氣壽命∶不低于6000次 機械壽命∶不低于20000次。
技術性能
|
產品類型 |
額定電流 |
極數 |
電壓 |
分斷能力（A） |
|
ND47-63（C） |
C1~C40 |
1 |
230/400 |
6000 |
|
C1~C40 |
2,3,4 |
400 |
6000 |
|
|
C50~C63 |
1 |
230/400 |
6000 |
|
|
C50~C63 |
2,3,4 |
400 |
6000 |
|
|
ND47-63（D） |
D1~63 |
1 |
230/400 |
6000 |
|
D1~63 |
2,3,4 |
400 |
6000 |
過電流保護特性
|
脫扣器額定電流ln（A） |
起始狀態 |
實驗電流 |
規定時間 |
預期結果 |
備注 |
|
1~63 |
冷態 |
1.13ln |
t≤1h |
不脫扣 |
|
|
1~63 |
緊接著a頂試驗后進行 |
1.45ln |
t＜1h |
脫扣 |
電流在5s內穩定的上升至規定值 |
|
1~32 |
冷態 |
2.55ln |
1s＜t＜60s |
脫扣 |
|
|
40~63 |
冷態 |
2.55ln |
1s＜t＜120s |
脫扣 |
|
|
1~63 |
冷態 |
5ln |
t≤0.1S |
不脫扣 |
C型 |
|
1~63 |
冷態 |
10ln |
t＜0.1S |
脫扣 |
C型 |
|
1~63 |
冷態 |
10ln |
t≤0.1s |
不脫扣 |
D型 |
|
1~63 |
冷態 |
16ln |
t＜0.1s |
脫扣 |
D型 |
動作特性曲線圖
|
額定電流ln（A） |
1~6 |
10 |
16、20 |
25 |
32 |
40、50 |
63 |
|
銅導線標稱截面積（mm）2 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
注：接線適用25mm2以下導線連接，扭矩2.0N·m。
外形及安裝尺寸（mm）
