技術參數

2.1 額定數據

交流電流       5A、1A
交流電壓       100V
交流頻率       50HZ
直流電壓       220V、110V

2.2 功率消耗

交流電流回路     IN=5A         每相不大于 0.5VA
交流電壓回路     U=UN          每相不大于 0.2VA
直流電源回路     正常工作      不大于 8W
                           保護動作      不大于 10W

2.3 過載能力

交流電流回路: 2倍額定電流                      連續工作
                         10 倍額定電流                  允許工作 10S
                         40 倍額定電流                  允許工作 1S
交流電壓回路: 1.2 倍額定電壓                   連續工作
直流電源回路: 80％～110％額定電壓        連續工作

2.4 測量誤差

電流          不大于±0.5%
電壓          不大于±0.3%
功率          不大于±1.0%

2.5 溫度影響

正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變差不大于±1％

2.6 允許環境條件

正常工作溫度         -10℃～55℃
相對濕度                45％～90％
大氣壓力                80～110kpa

2.7 抗干擾性能

⑴ 脈沖干擾試驗
能承受頻率為 1MHZ 及 100KHZ 電壓幅值共模 2500V，差模 1000V 的衰減震蕩波脈沖干擾試驗.

⑵ 靜電放電抗擾度測試
能承受 IEC61000-4-2 標準Ⅳ級、試驗電壓 8KV 的靜電接觸放電試驗。

⑶ 射頻電磁場輻射抗擾度測試
能承受 IEC61000-4-3 標準Ⅲ級、干擾場強 10V/M 的輻射電磁場干擾試驗。

⑷ 電快速瞬變脈沖群抗擾度測試

⑸ 浪涌(沖擊) 抗擾度試驗
能承受 IEC61000-4-5 標準Ⅳ級、開路試驗電壓 4KV 的浪涌干擾試驗。

⑹ 供電系統及所連設備諧波、諧間波的干擾試驗
能滿足 IEC61000-4-7 標準 B 級、電流和電壓的最大允許誤差不大于測量值 的 5％。

⑺ 電源電壓暫降、短時中斷和電壓變化的抗擾度試驗
能承受 IEC61000-4-11 標準 70％UT 等級的電壓暫降、短時中斷干擾試驗。

⑻ 振蕩波抗擾度試驗
能承受 IEC61000-4-12 標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模 4KV、差模 2KV 的Ⅳ級振鈴波干擾試驗。

⑼ 工頻磁場抗干擾度
能承受 IEC61000-4-8 標準Ⅳ級持續工頻磁場干擾試驗。

⑽ 阻尼振蕩磁場抗干擾度
能承受 IEC61000-4-10 標準Ⅳ級阻尼振蕩磁場干擾試驗。

2.8 絕緣耐壓性能

交流輸入對地：大于 100 兆歐
直流輸入對地：大于 100 兆歐
信號及輸出觸點對地：大于 100 兆歐
開入回路對地：大于 100 兆歐
能承受 2KV/1min 的工頻耐壓，5KV 的沖擊電壓

2.9 機械性能

⑴ 振動
能承受 GB/T 7261 中 16.3 規定的嚴酷等級為 I 級的振動耐久能力試驗

⑵ 沖擊
能承受 GB/T 7261 中 17.5 規定的嚴酷等級為 I 級的沖擊耐久能力試驗

⑶ 碰撞
能承受 GB/T 7261 中第 18 章規定的嚴酷等級為 I

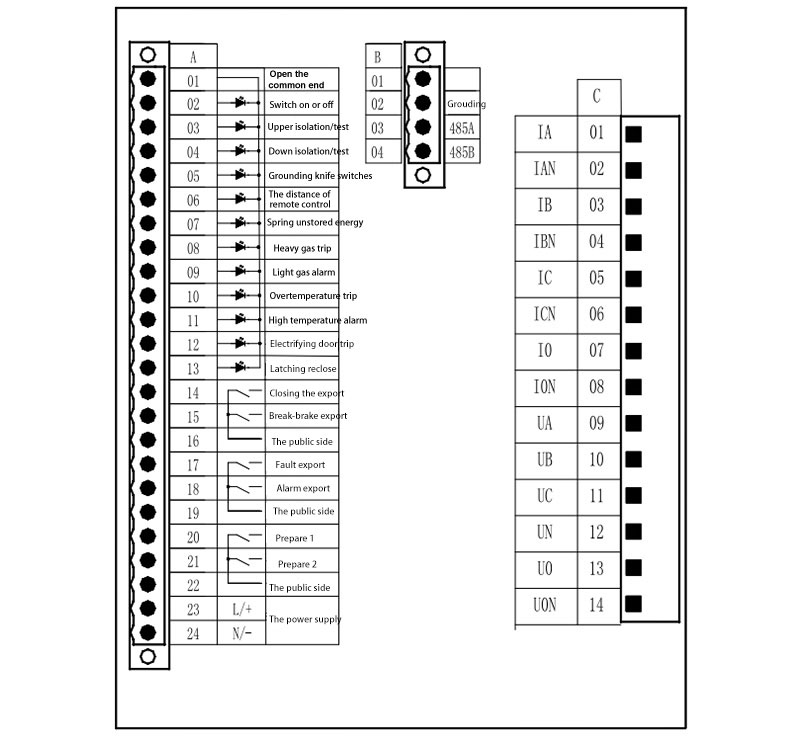

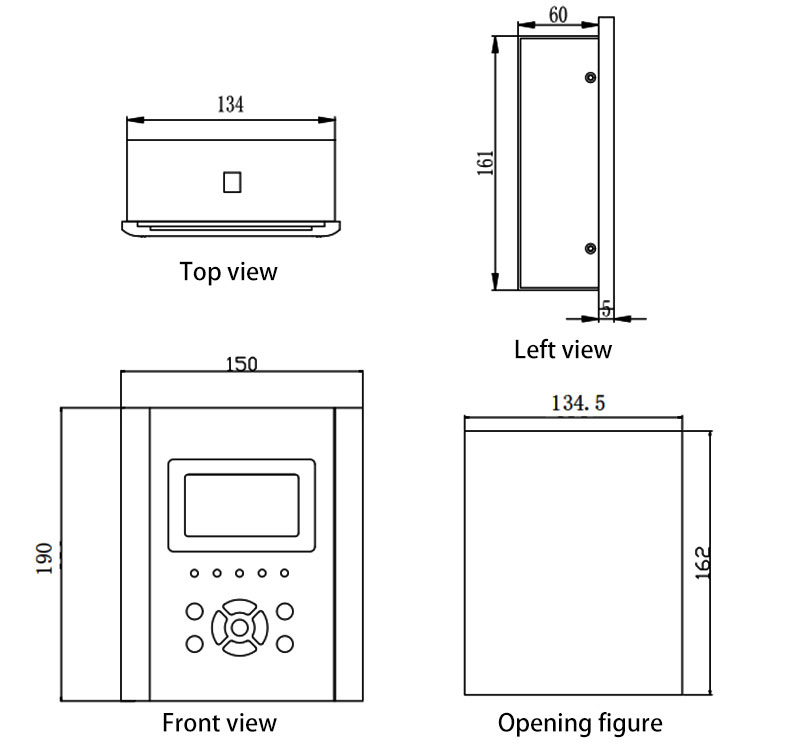

NDW300-ZH微機保護端子圖

形及開孔尺寸
