主要技術數據

1、工作電源∶AC380V、220V、110V、36V、24V 50/60Hz允許電壓波動范圍為（85%～ 110%)Ue: DC24V.

2、計數范圍∶1～9999;

3、計數方式∶

a）接點信號∶繼電器觸點、行程開關等;

b）電平信號∶脈沖電平（H∶DC4V～30V有效，L∶0～DC2V無效）;

c）傳感器信號∶光電開關、接近開關、霍爾開關;

4、計數速度∶a）接點信號∶30次/秒;b）電平和傳感器信號∶100次/秒;

5、復位方式∶面板按鈕開關復零和接線端子⑧、①短接復零;

6、輔助輸出電源∶DC12V 30mA（max）;

7、觸點容量∶3A AC250V（阻性）

8、停電記憶∶10年;

9、輸出模式∶N 制式;

10、安裝方式∶面板式或35mm導軌式;

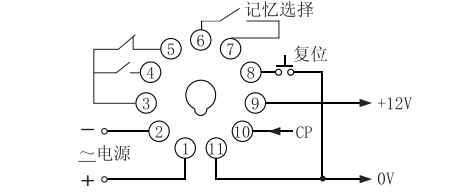

注∶a）接線端子①與②為電源（直流時①為正極，②為負極）;③、④、⑤為一組轉換常開、常閉觸點，③、④為常開觸點，③、⑤為常閉觸點;⑧為復位端;?為0V（即地）;⑩為計數信號輸入端;⑨為輔助電源DC12V 30mA（max）輸出端提供給傳感器作為電源。
b）在⑥、⑦短接狀態下工作時，具有停電記憶功能，故具有累積計數功能;在⑥、⑦斷開狀態下工作時，具有開機自動清零功能。

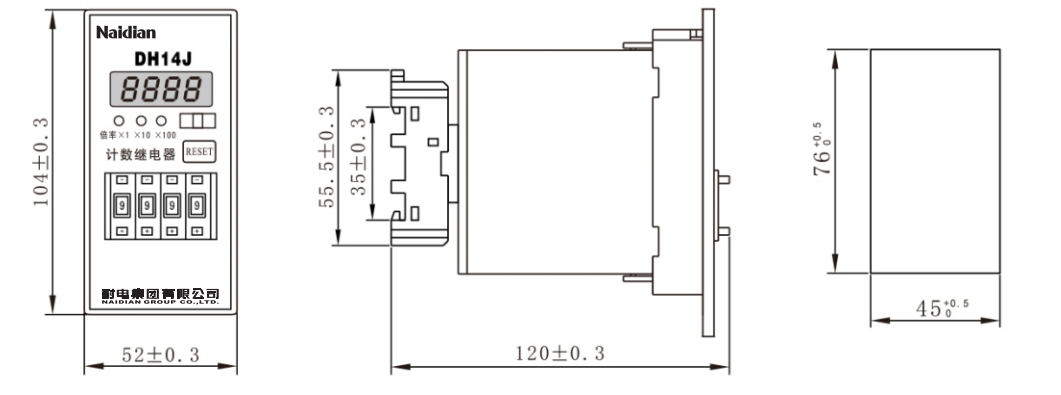

外形及安裝尺寸圖
