DS-110、120時間繼電器
DS-110、120時間繼電器

DS-110、120時間繼電器

整定電壓：
延時范圍：0.1～0.3s 0.25～3.5s 0.5～9s
直流: 24、48、110、220V
交流: 100、110、127、220、380V
動作電壓：電流: ≤85%直流: ≤70%
返回電壓：≥5%
觸點容量：直流有感100W長期允許電流5A
觸點形式：一副終止、一副轉換
外形尺寸：128×94×141mm
安裝方式板前、板后接線
注: 直流帶“C”為長期工作

應用范圍

該系列時間繼電器用于各種保護和自動控制線路中，使被控元件的動作得到可調延時。繼電器具有一付瞬時轉換觸點 和一付延時動合主觸點，對于DS-114,115,116,124,125,126型繼電器多一付延時滑動主觸點。型號末端帶“C”型屬長期工作，其線圈能長期耐受110%額定電壓（電壓應加在端子上），其它型的繼電器線圈耐受110%額定電壓歷時2min。

主要技術數據

產品型號

額定電壓

延時整定范圍

動作時間變差

功率消耗

DS- 111 C

DC

24V 48V

110 220V

0.1-1.3s

0.06s



12W

DS- 112 C

0.25-3.5s

0.12s

DS- 113 C

0.5-9s

0.25s

DS- 111

0.1-1.3s

0.06s



36W

DS- 112

DS- 115

0.25-3.5s

0.12s

DS- 113

DS- 116

0.5-9s

0.25s

DS- 121

AC

110V  127V

220V  280V

0.1-1.3s

0.06s



75VA

DS- 122

DS- 125

0.25-3.5s

0.12s

DS- 123

DS- 126

0.5-9s

0.25s
  • 動作值：直流繼電器不大于70%額定值；交流繼電器不大于85%額定值。
  • 返回值：不小于5%額定值。
  • 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
  • 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交 流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

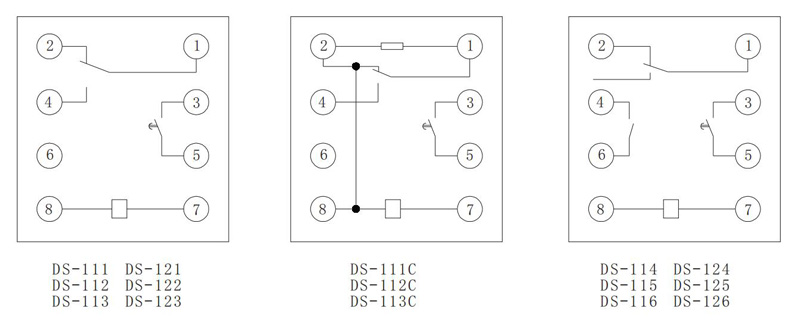

內部接線

ds 110 120sjjdq 2

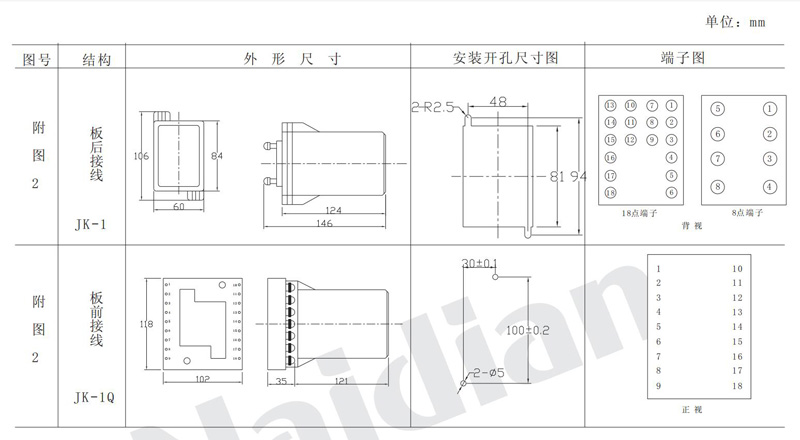

外形及開孔尺寸

本繼電器采用凸出式固定接線，外形尺寸，安裝開孔圖詳見本手冊附圖2.

 ds 110 120sjjdq 3
