技術要求

1.繼電器的額定電流與整定范圍見表1。

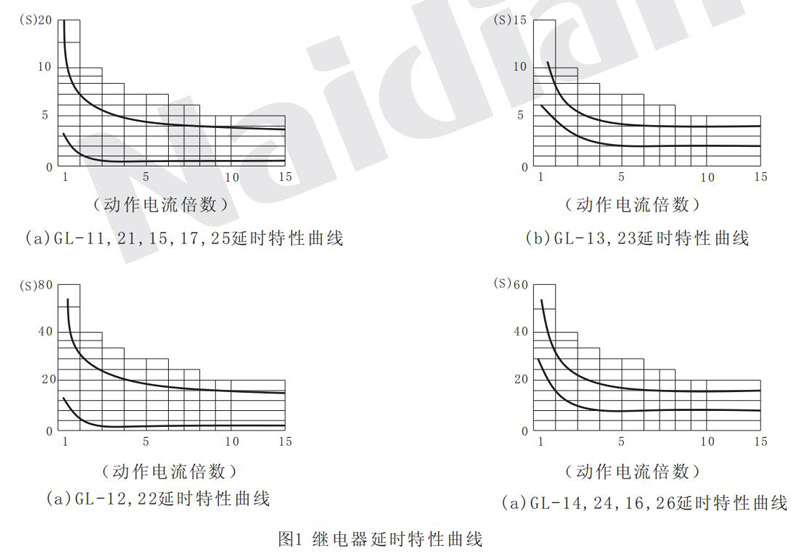

2.繼電器的延時特性曲線見圖1.
3.繼電器線圈的長期允許電流為100%額定電流。
4.繼電器的返回系數，對于GL-11,12,21,22型應不小于0.85，對于GL-13,14,15,16,17,23,24,25,26型應不小于0.8.
5.當電流為繼電器的整定電流時，繼電器的功率消耗不大于15VA.
6.觸點性能
a .動合主觸點功能
動合主觸點在電壓不大于250V時，能接通直流或交流5A，但是斷開它所接通的電路，應當由其它觸點擔任（例如由開 關的輔助觸點）
b.動斷主觸點性能
直流有感（=5ms）回路，U≤250V，I≤0.5A，為50W;交流(cos=Φ0.4)回路；U≤250V，I≤2A，為250VA。
如果被控電路系由變流器供電并與繼電器主觸點并聯，且當電流為4A時，其總阻抗不大于4Ω，則繼電器的主觸點在

電流不大于50A情況下能夠?qū)⑦@個電路分流接通與分流斷開。
c.過流轉換主觸點性能
繼電器的過流轉換主觸點控制電路由變流器供電，且其阻抗值在電流為3.5A時不大于4.5Ω，當電流增至150A時， 繼電器主觸點能夠?qū)⑦@個電路分流接通與分流斷開。
d.信號觸點性能
繼電器的動合信號觸點，在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于0.5A交
流電路。
7.熱性能要求
當環境濕度為40℃時，繼電器繞組線圈長期承受110%額定電流，其最高允許溫升不超過65℃。
8.絕緣電阻不小于300MΩ。
9.介質強度 繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間的應能承受2kV(有效值）50Hz交流試驗電 壓，歷時1min，無絕緣擊穿或閃絡現象。
10.壽命
 GL-11-14,21-24型繼電器機械壽命為5000次，電壽命為500次。
 GL-15,16,17,25,26型繼電器機械壽命為500次，電壽命為50次。
11.重量約為4kg。

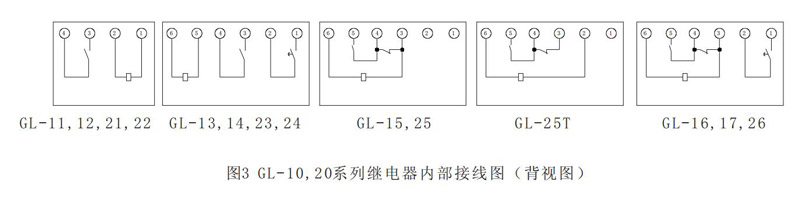

調試方法

由于運輸中的顛震或其它原因而使繼電器的結構或性能改變時，建議按下述方法進行調整。
1.主觸點間隙不小于2mm。為了防止觸點抖動，動觸點對于動合觸點在動作前，對于動斷觸點在動作后，應與限制器 接觸。
2.信號觸點間隙不小于1.5mm。當信號觸點剛剛閉合時，扇齒與蝸桿咬合應不少于2個齒。
3.過渡轉換主觸點

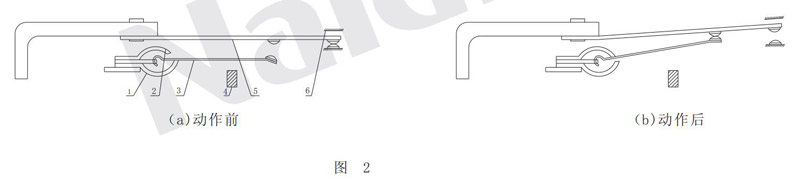

a.接觸系統示意圖中動斷主觸點壓力不小于7g，用彎曲接觸片5來達到（參見圖2），斷開后的觸點間隙不小于2mm。
b.動合主觸點間隙不小于1.5mm.

c.動作前，接觸片3靠在止檔上，彈簧片2與接觸片3間的距離為0-1mm。
4.框架與轉盤的軸向活量為0.1-0.2mm。繼電器在工作位置及倒置180°的位置上，轉盤不應與久磁鐵及導磁體的極面 相碰。
5.扇齒與蝸桿的咬合量為扇齒高的1/3-2/3。
6.旋轉倍流螺釘，改變動鐵與導磁鐵之間的氣隙，即可調整瞬動電流。
7.調整感應片及彈簧，使動作電流返回電流與技術相同。

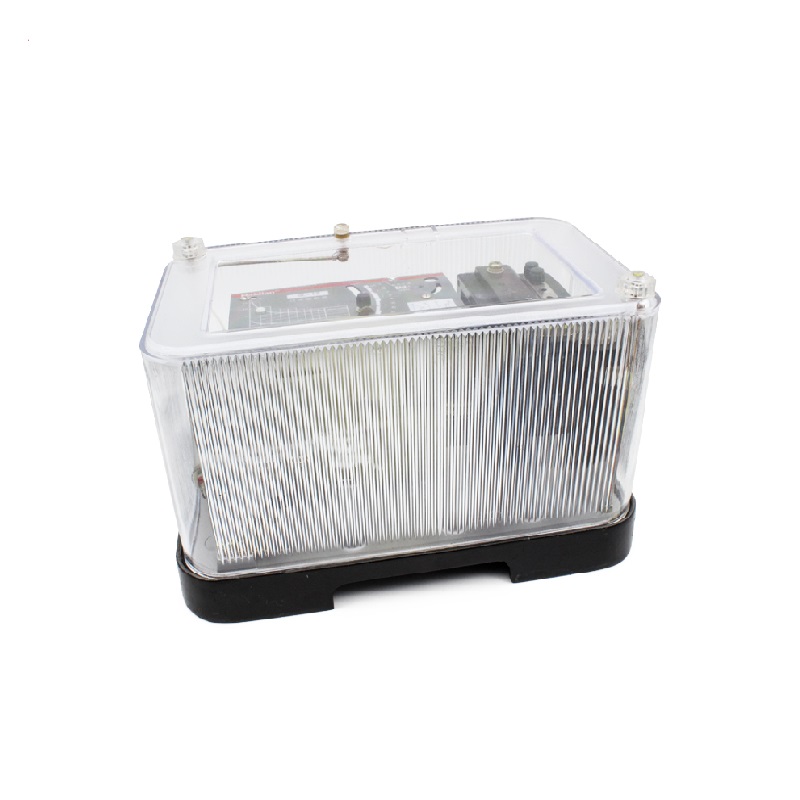

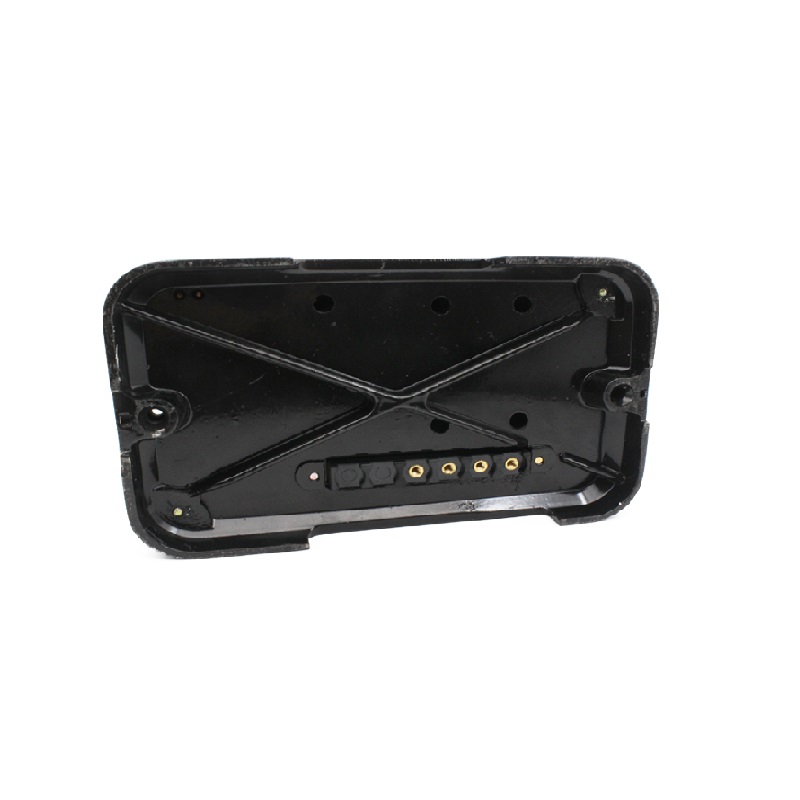

外形結構及安裝開孔尺寸

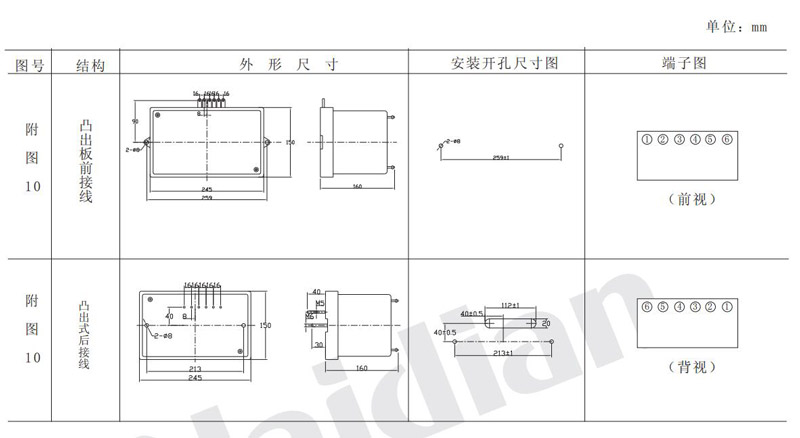

本繼電器采用固定安裝式殼體，其外形結構及安裝開孔尺寸詳見附圖10.
