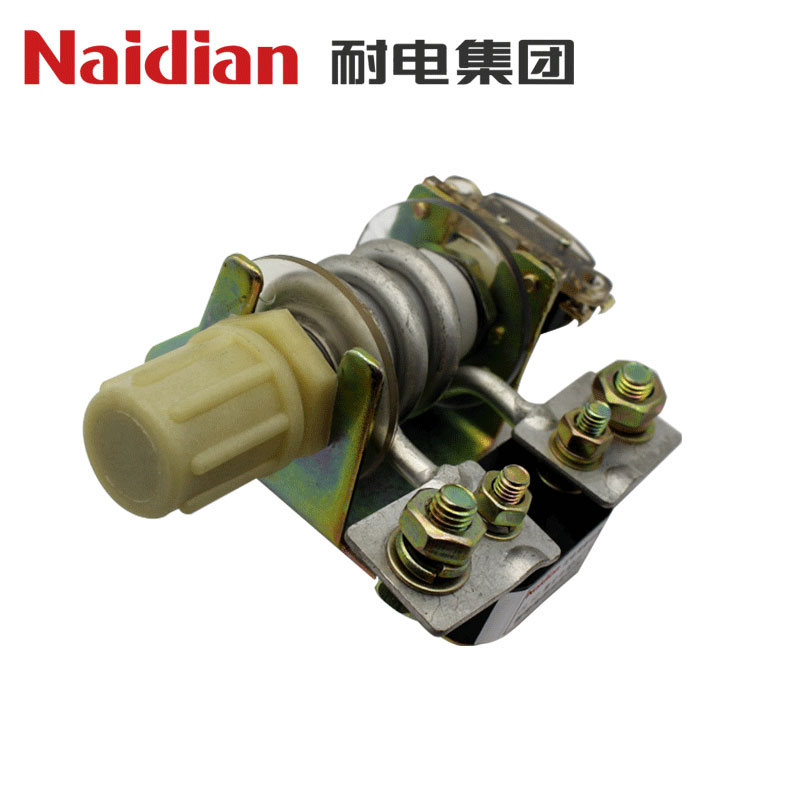

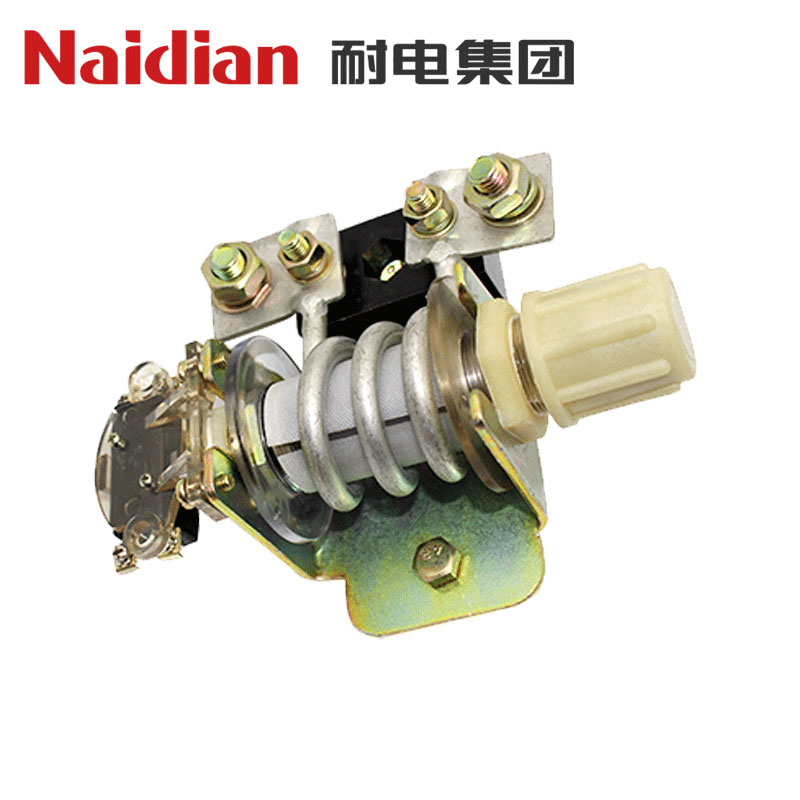

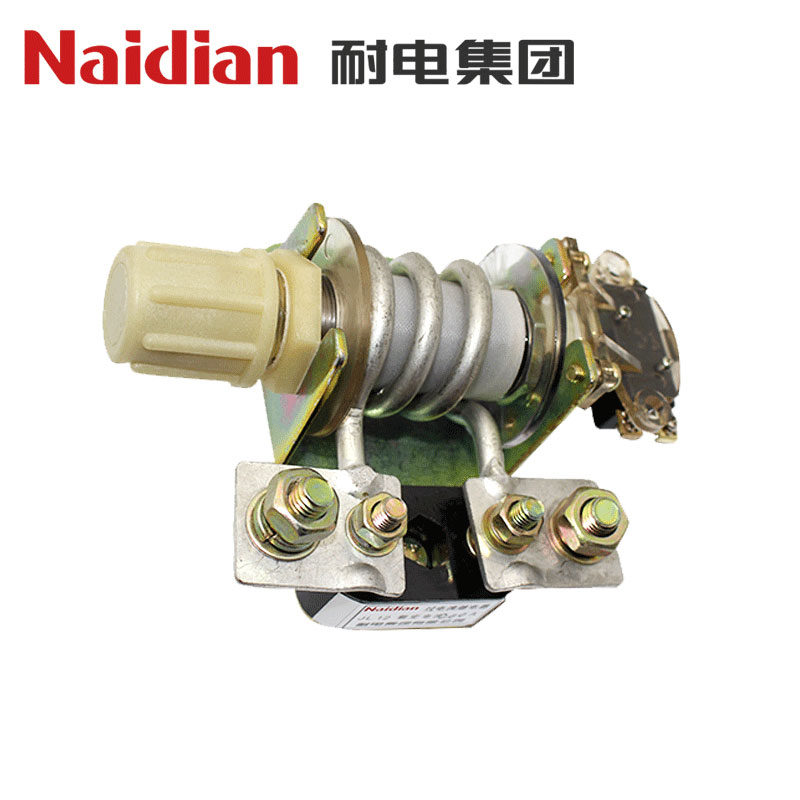

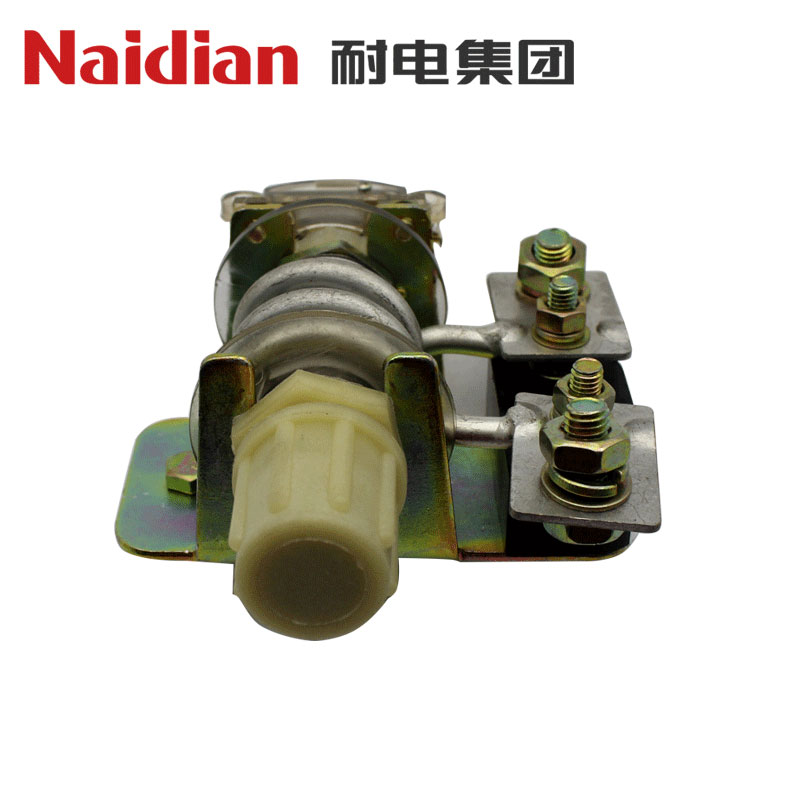

JL12型過流繼電器

資料下載

即時聊天

產品概述
產品參數

概述

JL12系列過電流延時繼電器適用于電壓為380V，電流從5A至300A，頻率為50Hz的線路中，該繼電器主要作起重機械設備中的繞線型電動機的起動，過載，過流保護。

型號

主要技術參數

繼電器的觸頭額定電流為5A，線圈額定電流規格有：5，10，15，20，30，40，50，60，75，100，150，200，300A。
繼電器在環境溫度-25℃-+40℃經調節后其特性應符合下表的規定。
動作特性表

動作電流（A）	動作時間	起始狀態
Ie	不動作	冷態
1.5Ie	<3分鐘	熱態
2.5Ie	10秒+6秒	熱態
6Ie	<1-3秒

使用及維修

在環境溫度為-25℃+40℃時，溫度變化對硅油粘度的影響，使繼電器的動作時間有所變化，則可調節該繼電器下端的調節螺釘，以達到特殊要求。
繼電器采用無色透明硅油為油杯的阻尼液體，發現硅油變質一定要用（201-100甲基硅油）更換，不得用其它油類代替。
修理時發現封口塞上的橡皮帽損壞，可向制造廠購買。

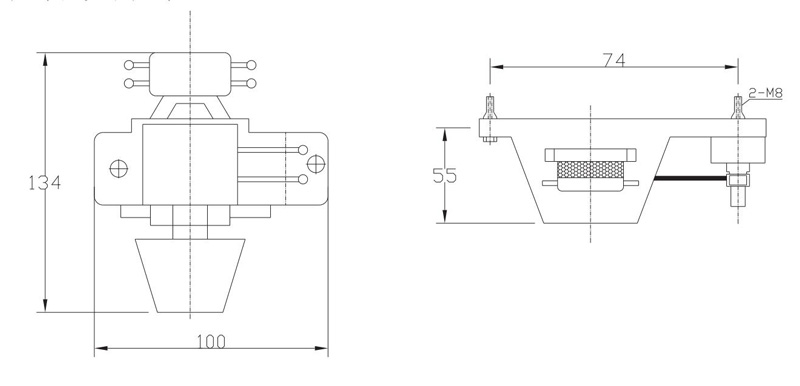

外形尺寸及安裝尺寸
