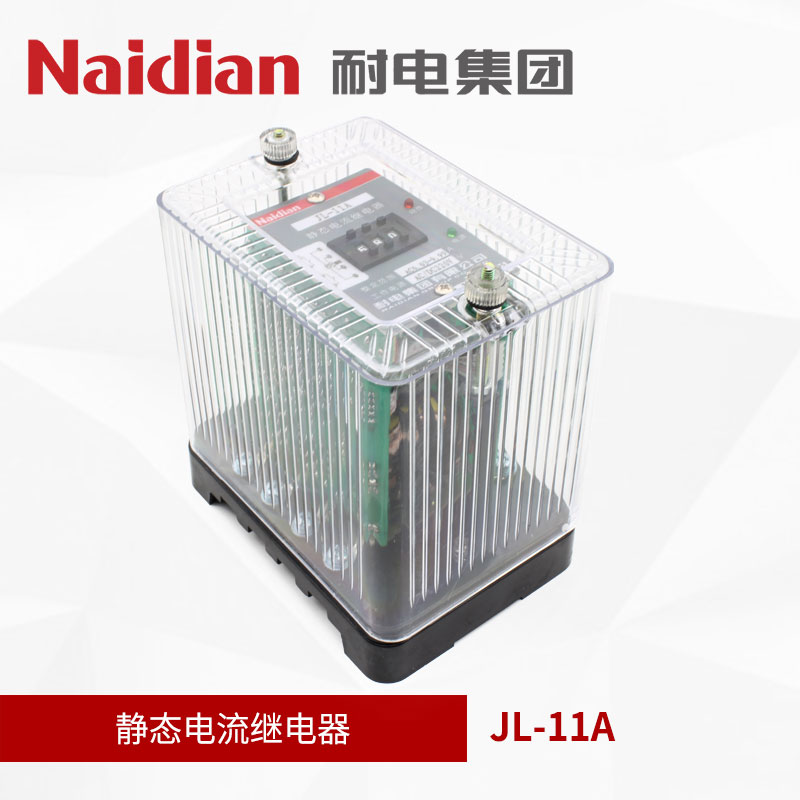

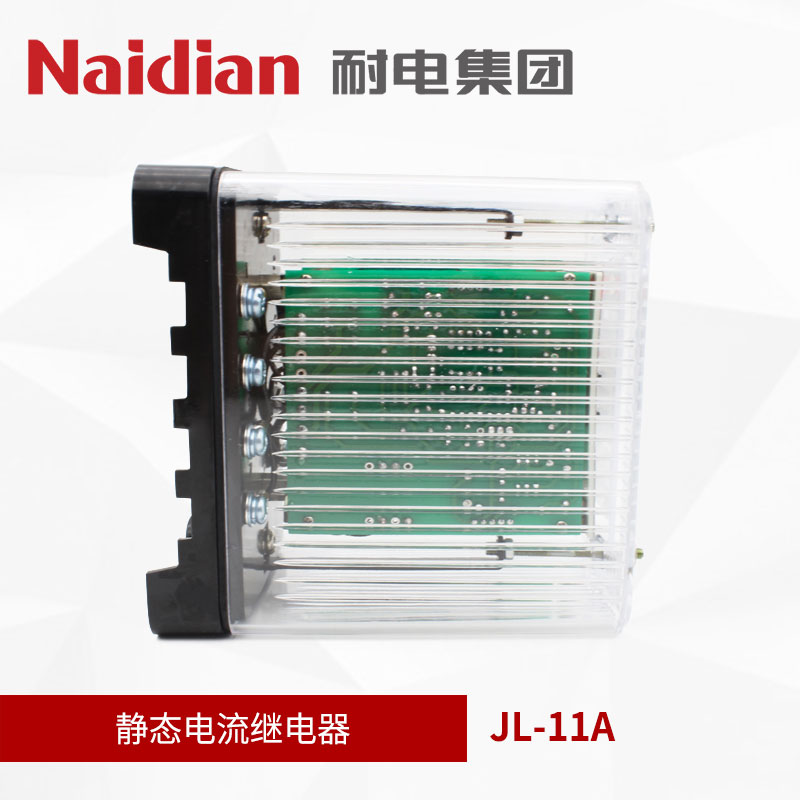

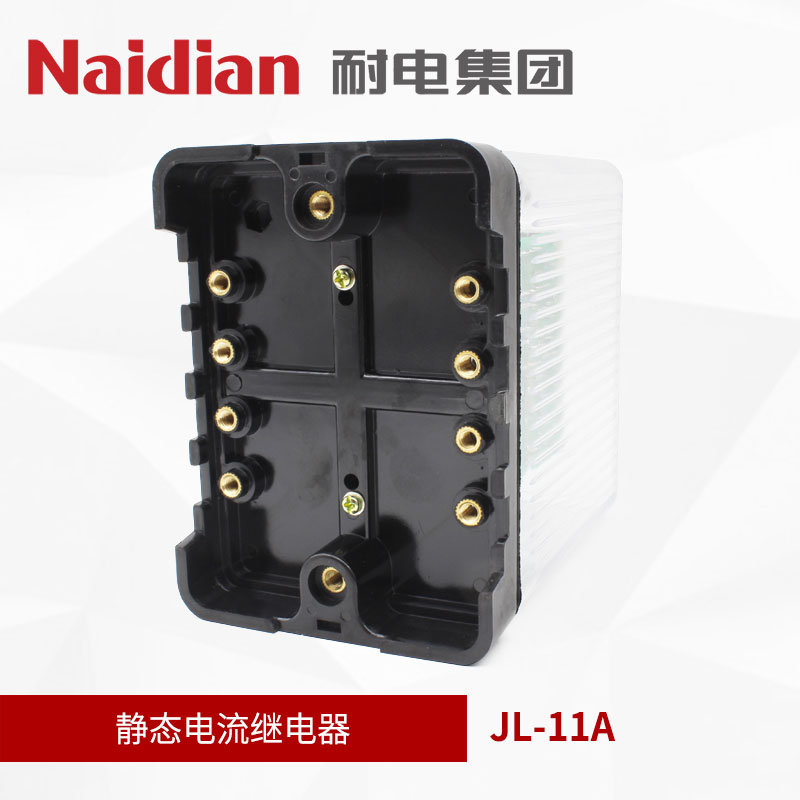

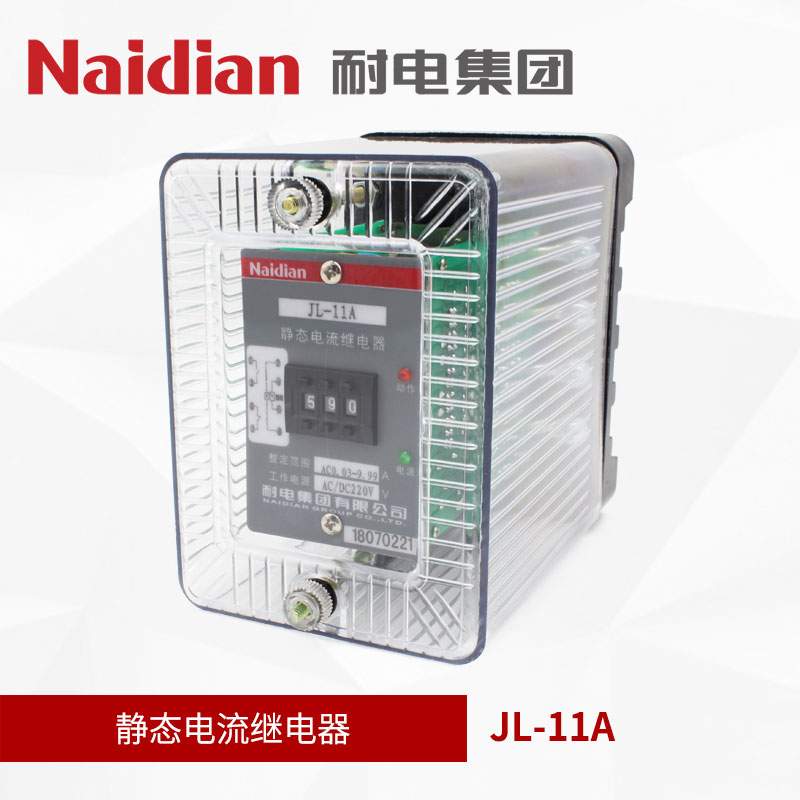

JL10系列集成電路電流繼電器

電流整定范圍
a) A:0.5-9.99A A:0.5-9.99A
功率消耗
a)交流回路功耗
b)直流回路功耗
動作時間
1倍整定值的動作時間不大于40ms ;2倍整定值的動作時間不大于35ms.
返回時間：不大于27ms
返回系數：0.85-0.96

用途

JL10系列集成電路電流繼電器是靜態型交流電流繼電器。用于發電機，變壓器和輸電線的繼電保護裝置中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。

本系列產品是專為替代DL系列繼電器而設計的升級產品。該產品同時具備精度高，功耗小，動作時間快，返回系數高，整定直觀方便，整定范圍寬以及作為低電壓使用時無抖動現象等優點。

主要技術數參

1.電流整定范圍
a) A:0.5-9.99A A:0.5-9.99A

2.功率消耗
a)交流回路功耗
b)直流回路功耗

3.動作時間
1倍整定值的動作時間不大于40ms ;2倍整定值的動作時間不大于35ms.

4.返回時間：不大于27ms

5.返回系數：0.85-0.96

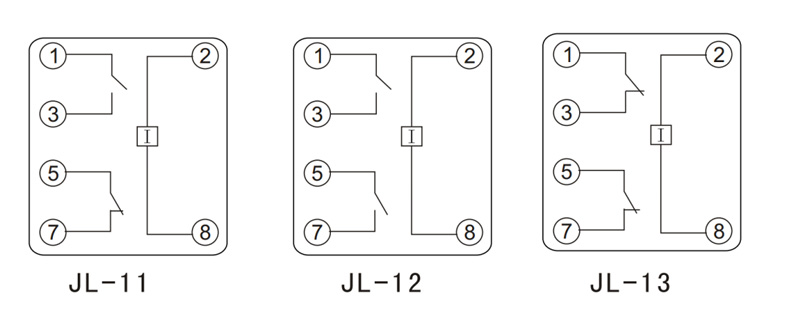

內部接線圖

JL10 Series IC current relay 6

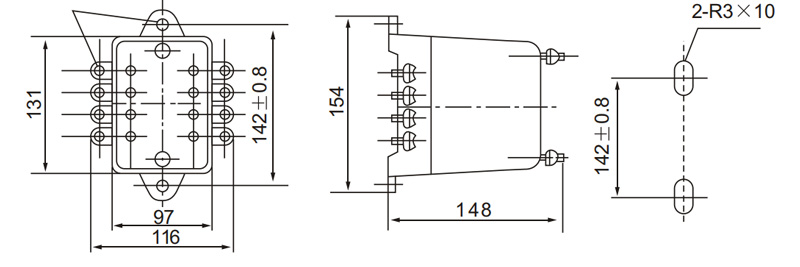

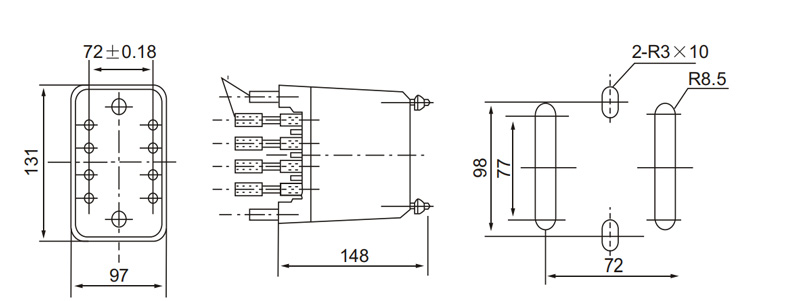

安裝尺寸圖

JL10 Series IC current relay 7

凸出式固定（后接線）

JL10 Series IC current relay 8

凸出式固定（后接線）
