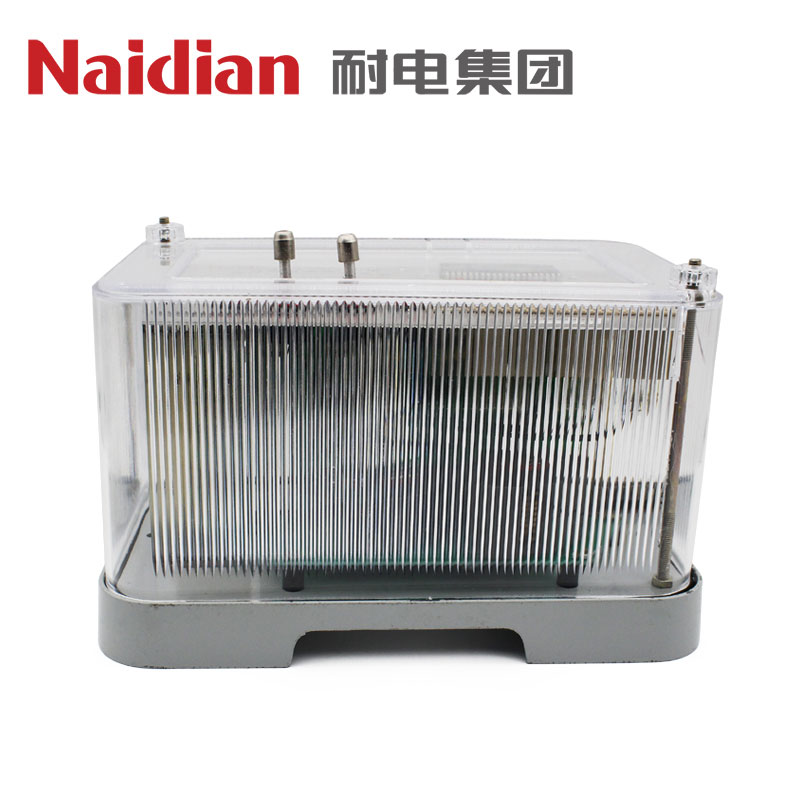

主要技術參數

整定范圍：2-20（輔助電源為220V）
額定電流：5A(10A)
速斷延時：0-0.9S
定時限延時時間整定范圍：0.5-99.9S 級差0.1S; 整定誤差0.1%整定值＋10ms
反時限延時時間整定范圍：0.5-99.9S 級差0.1S;（反時限延時時間整定值為2倍動作電流下的延時時間整定值）
速動電流倍數整定范圍：2-10倍
速斷延時整定為0秒時。 速斷動作時間（即繼電器固有動作時間）不大于50ms，整定為0.1-0.9S時，其延時誤差不大于1%整定值+10ms.

過流動作整定

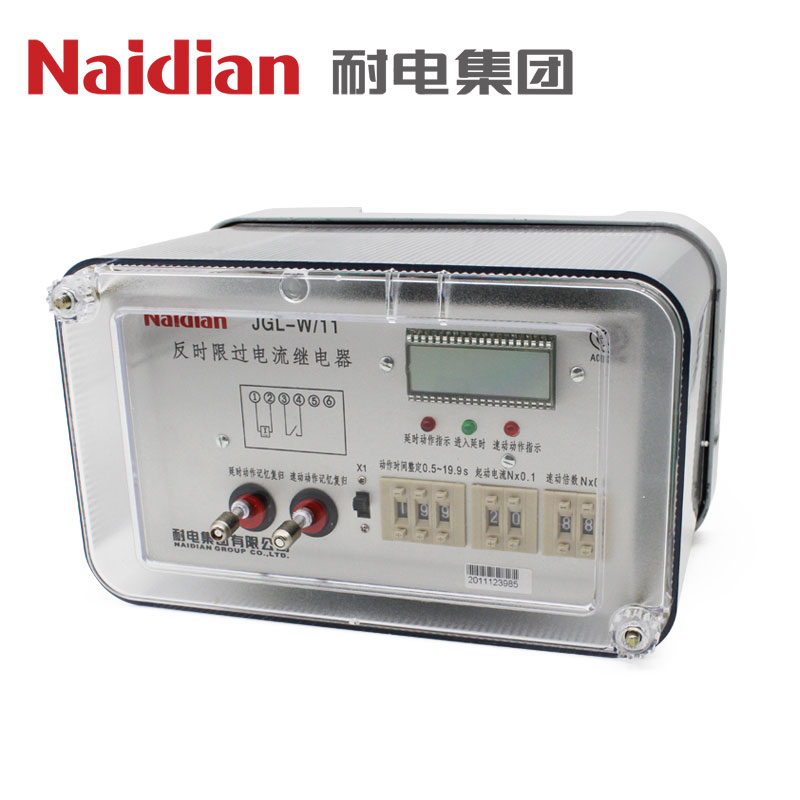

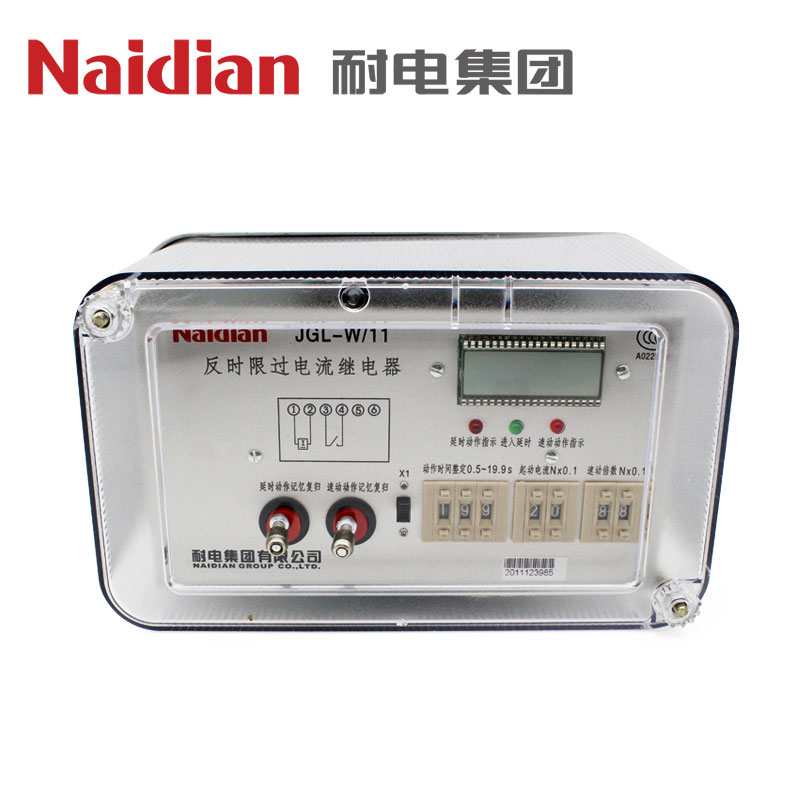

1. 繼電器面板上第一組3個數字開關，自左到右分別為十位數，個位數和紅字表示小數，數字開關置020，即過流整定值為2A.

2. 面板上第二組開關，有2個數字組成，自左到右分別為10位數和個位數，開關整定數即為速斷倍數，速斷電流整定值=過流整定值*速斷倍數，例：過流整定值2A，速斷倍數6倍，則速斷電流=2*6=12A

過流反時限時間整定

首先把過流延時開關打在反時限側，為了整定方便，以2倍動作電流為反時限延時整定時間。

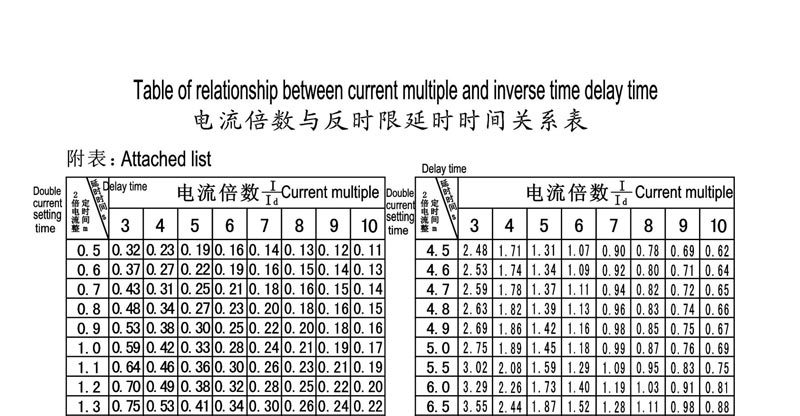

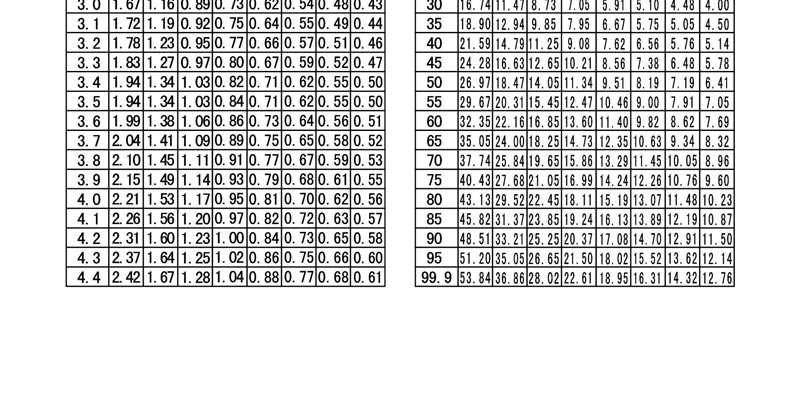

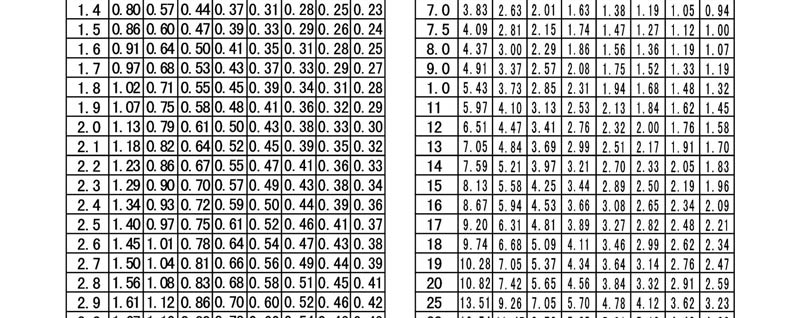

例如：在2倍動作電流下延時時間繼電器為3.5s, 可直接將時間開關置035可從表中查出10倍電流下反時限延時時間為0.5S（附：電流倍數與反時限延時時間關系表）

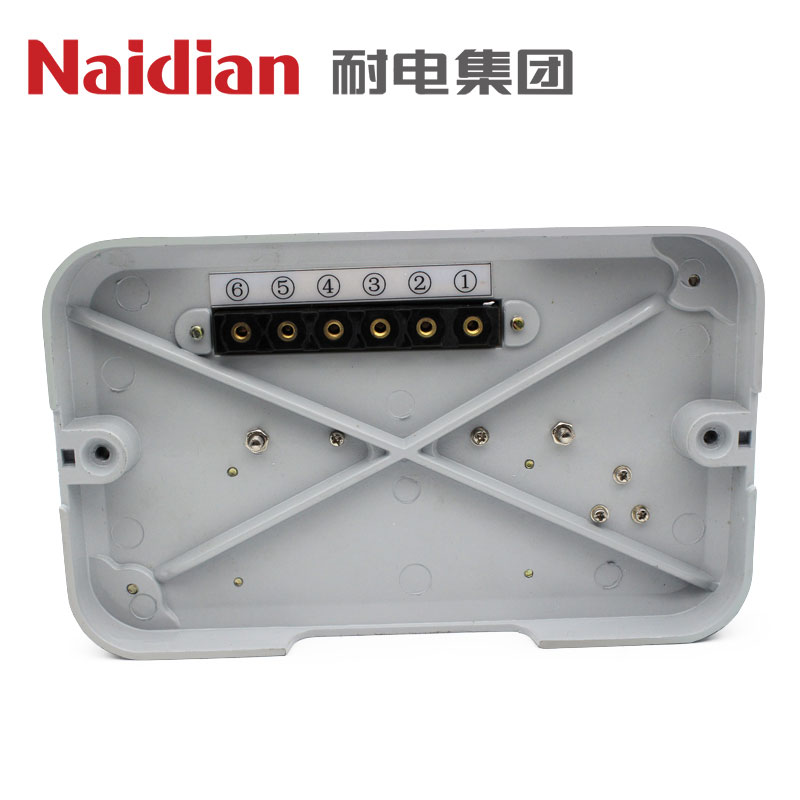

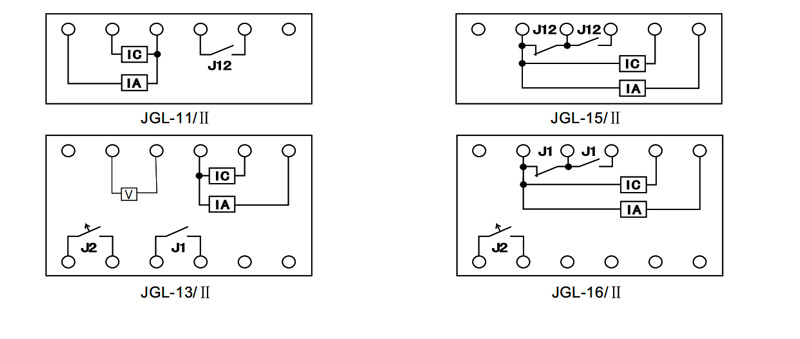

接線端子圖
