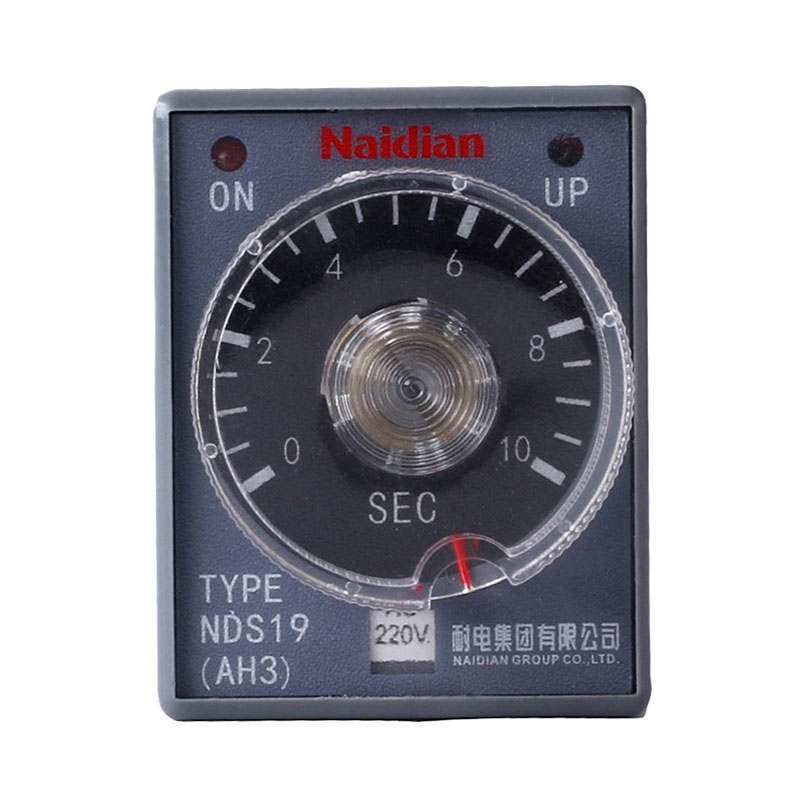

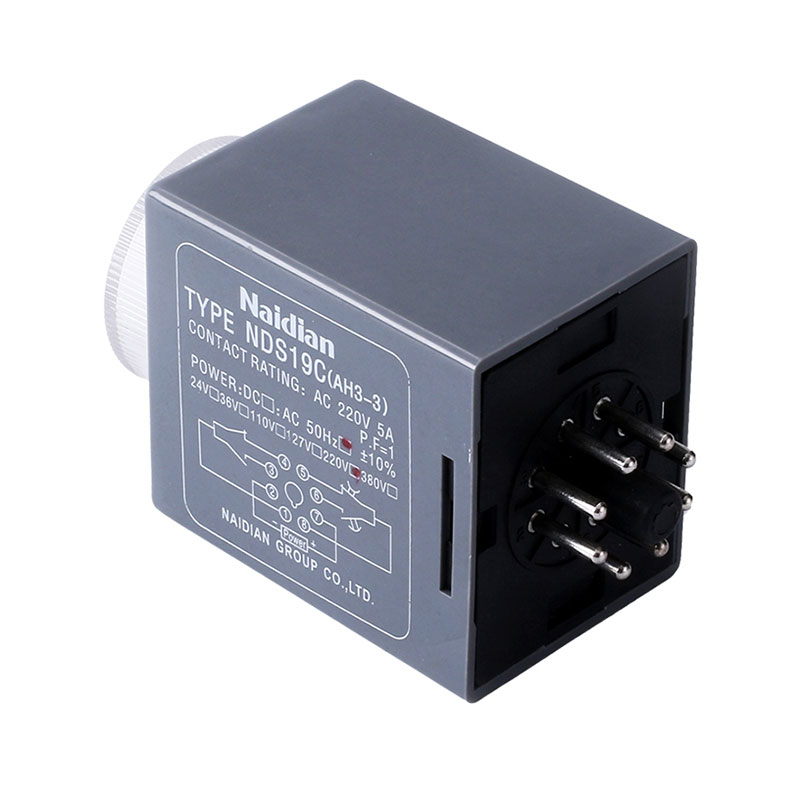

NDS19(AH3 ST2P)電子式時間繼電器

概述

NDS19（AH3-3）系列電子式時間繼電器（以下簡稱繼電器）適用于交流50Hz，額定電壓380V及以下或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分斷電路。
繼電器采用高精度CMOS集成電路，具有外觀新穎、體積小、延時精度高、延時范圍廣、搞干擾性能強、可靠性好、壽命長等優點。

主要技術數據

產品型號	NDS19	NDS19S	NDS19G	NDS19N-□
產品名稱	電子式時間繼電器	電子式時間繼電器	電子式時間繼電器	電子式時間繼電器
工作電源	DC24V;AC24V、36V、110V、220V、380V 50/60Hz允許電壓波動范圍為（85%~110%）Ue
延時范圍	1s 3s 5s 10s 30s 60s 3min 5min 10min 30min 60min 3h 5h10h 12h			NA:1s/10min NB:3/30min NC:6s/60min ND:Imin/10h NE:3min/30h
重復誤差	≤1%	≤1%	≤1%	≤1%
工作模式	通電延時	通電延時（帶瞬動觸點）	釋放延時	通電延時
觸點數量	2組延時觸點	1組延時觸點和1組瞬動觸點	2組延時觸點	A模式：2組延時觸點 B模式：1組延時觸點和1組瞬動觸點
觸點容量	AC220V 5A(阻性)	AC220V 5A(阻性)	AC220V 5A(阻性)	AC220V 5A(阻性)
機械壽命	1X10⁶次	1X10⁶次	1X10⁶次	1X10⁶次
電壽命	1X10⁵次	1X10⁵次	1X10⁵次	1X10⁵次
安裝方式	配不同的底座可實現裝置式和35mm導軌安裝		配不同的底座可實現裝置式和35mm導軌安裝
安裝尺寸	51-2X?3.5mm	51-2X?3.5mm	51-2X?3.5mm	51-2X?3.5mm

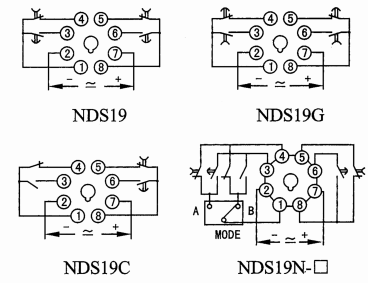

接線圖

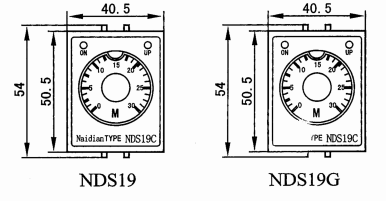

外形及安裝尺寸圖

使用說明

1、按產品接線圖正確接線，用戶在使用時可按實際需要延時時間，調節產品面板上的時間調節電位器設定時間。
