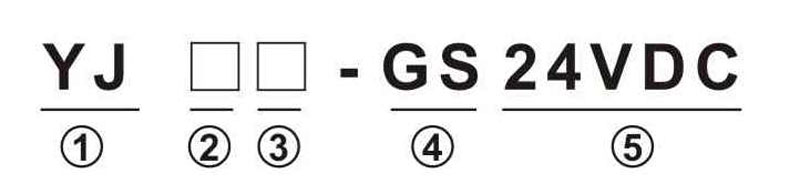

型號說明
①:繼電器型號
②:接點的組數 2:2組 3:3組 4:4組
③:有無LED指示燈
空:無LED動作指示燈
N:有LED動作指示燈(AC線圈是紅色燈，DC線圈是綠色燈）
④:繼電器類型
GS:小功率插拔式電磁繼電器
LY:大功率插拔式電磁繼電器
⑤:線圈電壓
交流(AC): 6VAC、12VAC、24VAC、36VAC、48VAC、110VAC、220VAC、380VAC
直流(DC): 5VDC.6VDC、12VDC、24VDC、36VDC、48VDC、110VDC、220VDC
性能
|
觸點形式 |
3組 |
|
|
接觸電阻 |
100mΩ以下 |
|
|
動作時間 |
20ms以下 |
|
|
復位時間 |
20ms以下 |
|
|
最大開關頻率 |
機械 |
18,000次/小時 |
|
額定負載 |
2,400次/小時 |
|
|
絕緣電阻 |
1,000MΩ以上 |
|
|
耐電壓 |
線圈和接點間 |
AC2,000V 50/60Hz 1min |
|
異極接點間 |
AC2,000v 50/60Hz 1min |
|
|
同極接點間 |
AC1,000V 50/60Hz 1min |
|
|
振動 |
耐久 |
10~55~ 10Hz、雙振幅1.0mm |
|
誤動作 |
10~55~10Hz、雙振幅1.0mm |
|
|
沖擊 |
耐久 |
1,000m/s2(約100G) |
|
誤動作 |
200m/s2(約20G) |
|
|
耐久性 |
耐久 |
50,000,000次(開關頻率18,000次/小時） |
|
誤動作 |
200,000次(開關頻率2,400次/小時） |
|
|
使用環境溫度 |
標準型 -55℃~ +70℃(不結冰、凝露） 帶動作指示燈 -40℃ ~ +70℃(不結冰、凝露） |
|
|
使用環境濕度 |
5~85%RH |
|
|
重量 |
約35g |
|
開關部位參數
|
|
小功率3組 |
|
|
阻性負載 |
感性負載 (cosΦ=0.4、L/R=7ms) |
|
|
接點構成 |
3c |
|
|
接點機構 |
|
|
|
接點材質 |
|
|
|
額定負載 |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
|
額定通電電流 |
3A |
|
|
接點電壓最大值 |
AC250V、DC125V |
|
|
接點電流最大值 |
3A |
|
|
開關容量最大值 |
660VA 720W |
176VA 36W |
