規格
| 觸點形式 | 2D 2H 2Z | 3D 3H 3Z | 4D 4H 4Z |
| 接點電阻 |
≤100mΩ(1A 6VDC) |
||
| 觸點金屬 |
AgCdO AgSnO2 |
||
|
觸點負載 |
5A 250VAC/30VDC、3A 250VAC/30VDC | ||
| 絕緣電阻 |
≥500MΩ（500VDC） |
||
|
介質耐壓 |
線圈與觸點間≥1500VAC 1min | ||
| 斷開觸點間≥1000VAC 1min | |||
|
觸點組間≥1500VAC 1min |
|||
|
吸合/釋放時間 |
≤25ms/25ms |
||
|
插座模式 |
電路板和插座安裝 |
||
線圈參數
|
線圈額定功率 |
DC/AC 0.9W/1.2VA |
DC 線 圈 規 格 參 數 表
|
額定 電壓 (VDC) |
吸合 電壓 (VDC) |
釋放 電壓 (VDC) |
線圈電阻Ω: ±10% |
|
5 |
4.0 |
0.5 |
28 |
|
6 |
4.8 |
0.6 |
40 |
|
12 |
9.6 |
1.2 |
160 |
|
24 |
19.2 |
2.4 |
640 |
|
48 |
38.4 |
4.8 |
2560 |
|
110 |
88.0 |
11.0 |
12100 |
AC線 圈 規 格 參 數 表
|
額定 電壓 (VDC) |
吸合 電壓 (VDC) |
釋放 電壓 (VDC) |
線圈電阻Ω: ±10% |
|
6 |
4.8 |
1.8 |
12 |
|
12 |
9.6 |
3.6 |
42 |
|
24 |
19.2 |
7.2 |
168 |
|
48 |
38.4 |
14.4 |
675 |
|
110 |
96.0 |
36.0 |
3500 |
|
220/240 |
176.0 |
66.0 |
14000/16500 |

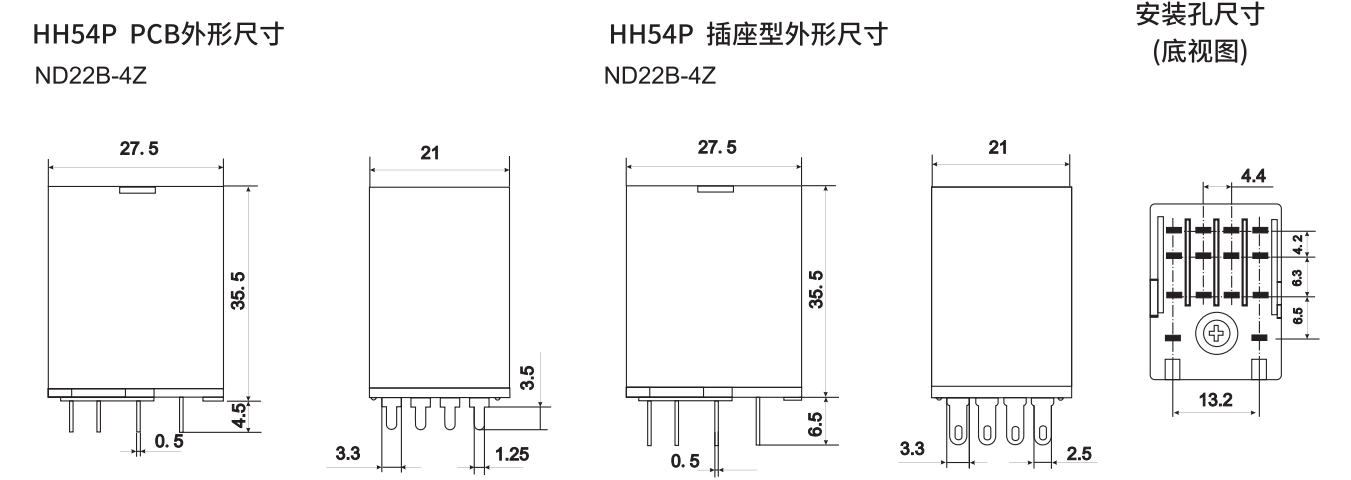

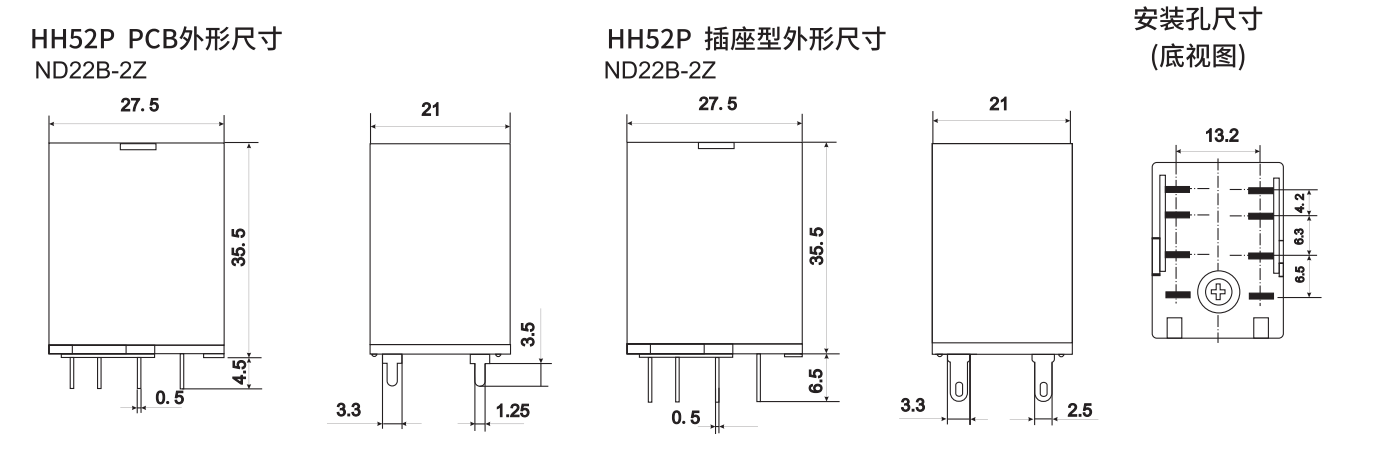

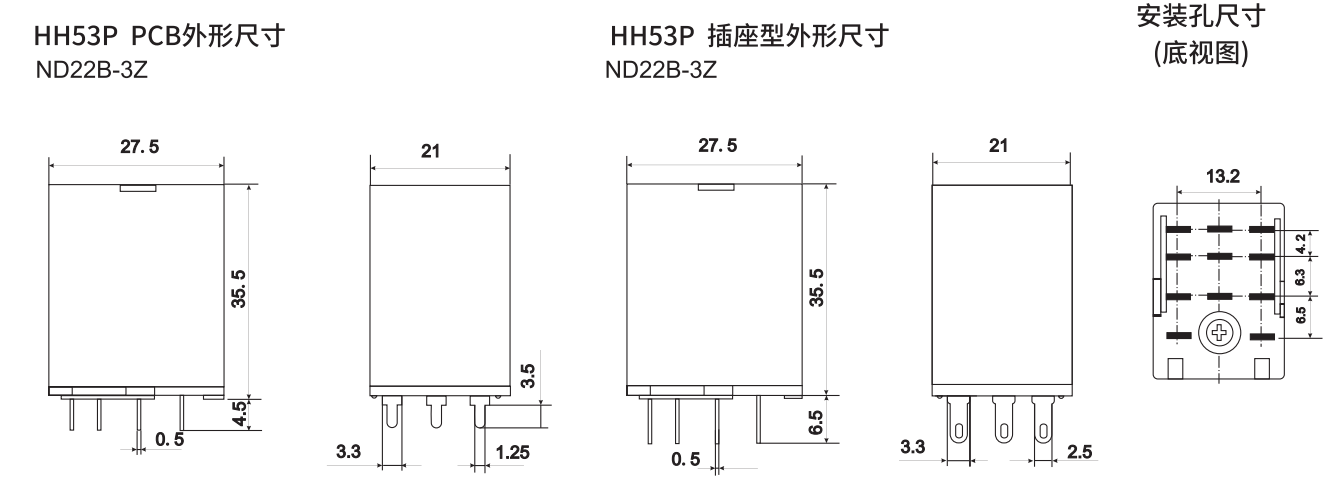

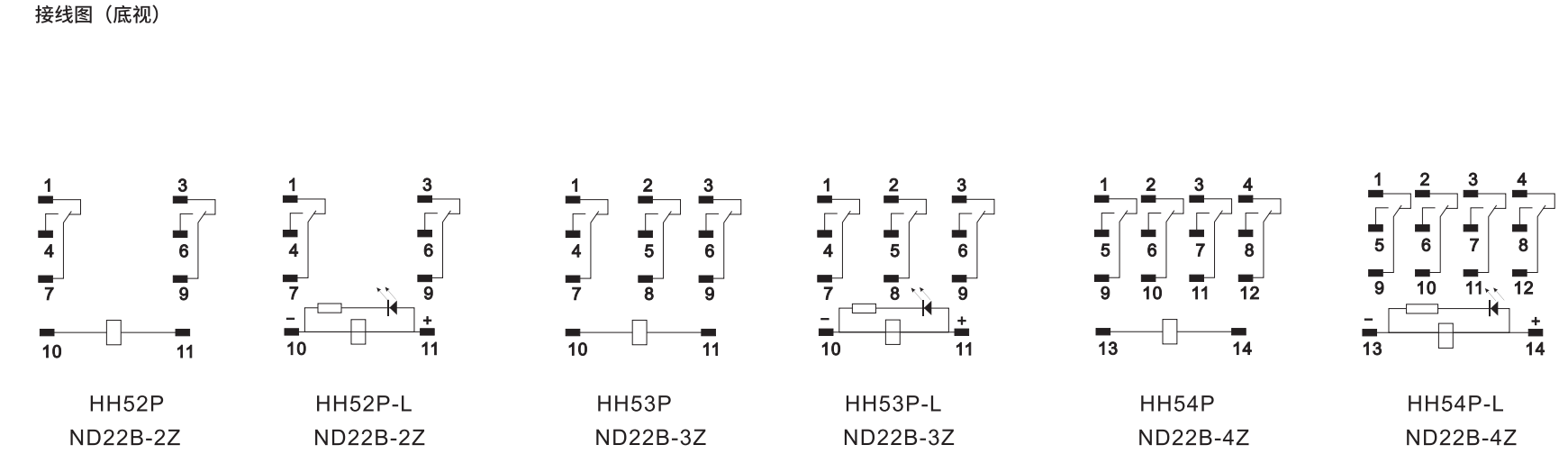

輪廓尺寸;接線圖(下圖）
